Tronzadora electrónica de doble cabezal con movimiento radial de los discos, desplazamiento automático del cabezal móvil en patines con recirculación de bolas mediante sistema de piñón y cremallera; giro interno de hasta 30°. Sirve para cortar perfiles de grandes dimensiones. El avance del disco es accionado por dos cilindros oleoneumáticos.

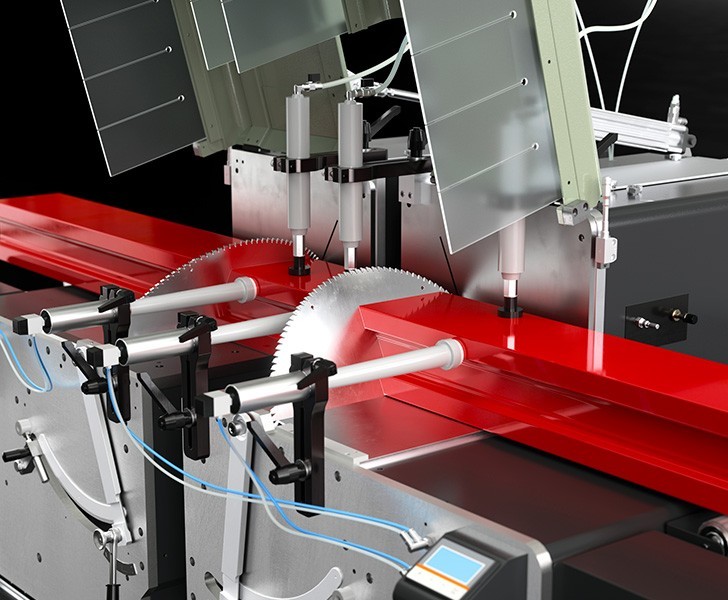

El grupo porta hoja, ubicado sobre cada uno de los cabezales móviles, puede posicionarse mediante cilindros neumáticos, respecto de la superficie de apoyo del perfil a 90°, 45°, 30° y a ángulos intermedios hacia el interior. Las unidades móviles cuentan con protecciones integrales de descenso neumático de la zona de mecanizado.

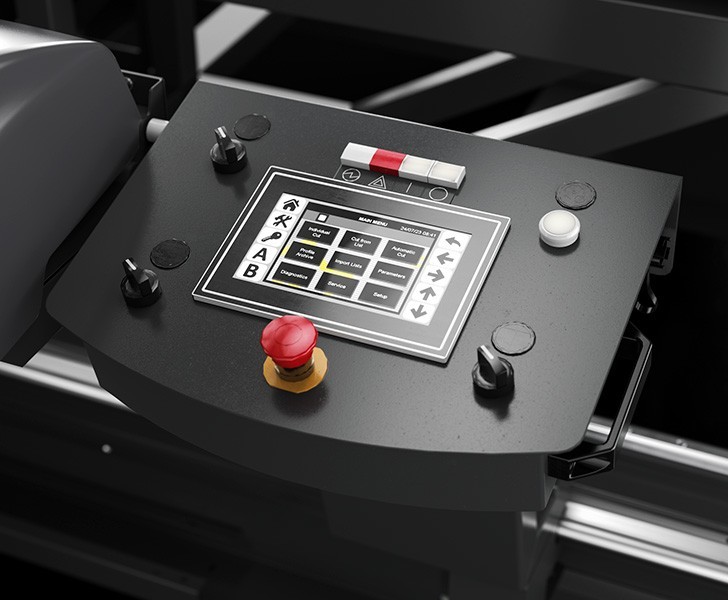

El panel de control, instalado en un soporte deslizante en cojinetes en el lado frontal de la máquina, permite colocar de manera correcta los cabezales móviles en función de las necesidades específicas del corte que se debe realizar. Tiene una pantalla táctil de 7" y un software completamente personalizado y con múltiples funciones pensadas especialmente para esta máquina. Mediante la creación de las listas de corte se optimiza el ciclo de elaboración, permitiendo reducir los desechos y los tiempos para las fases de carga-descarga de las piezas.

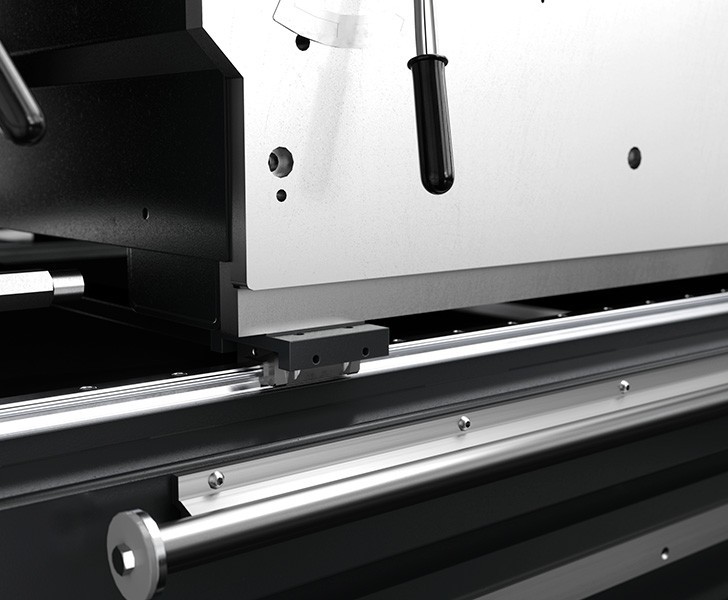

El desplazamiento del cabezal móvil a lo largo del eje X se realiza sobre guías y patines de recirculación de bolas; esta solución presenta una baja resistencia a la fricción para permitir altas velocidades y la máxima precisión de movimiento. La posición está garantizada por un sistema de posicionamiento con banda magnética absoluta. Las guías de recirculación de bolas son extremadamente compactas, fáciles de lubricar y garantizan una larga vida útil y el mantenimiento de las prestaciones.

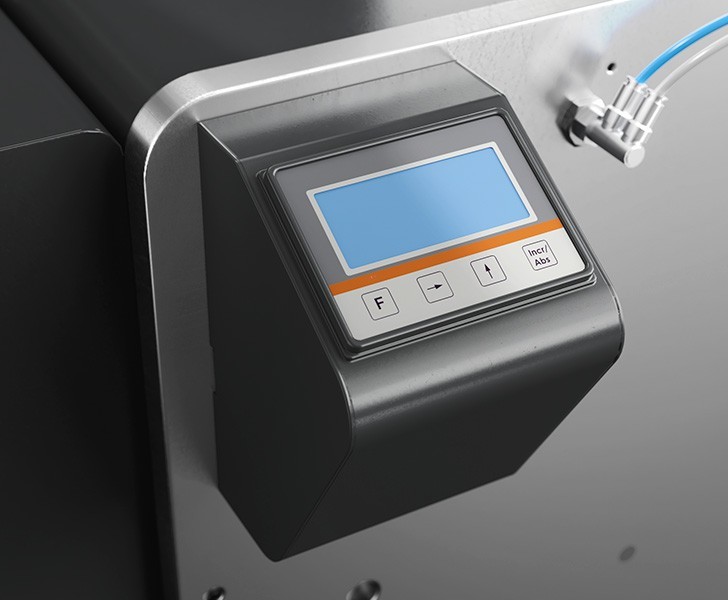

En presencia de giro neumático de los cabezales móviles, el visualizador de ángulos intermedios permite identificar con absoluta precisión la inclinación de la unidad de corte, garantizando la precisión de los perfiles cortados. Es especialmente útil en la realización de cortes fuera de escuadra y permite al operador identificar rápidamente y en modo preciso el ángulo requerido.

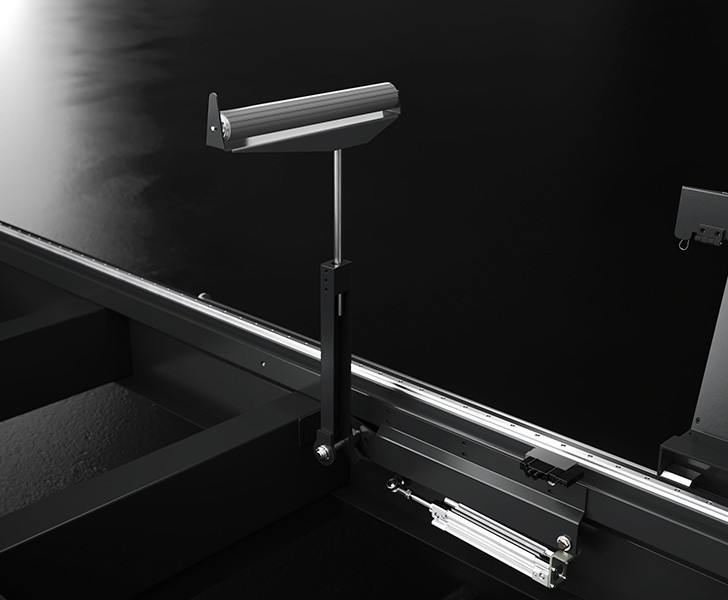

El soporte intermedio neumático es extremadamente útil cuando se cortan perfiles ligeros de longitudes considerables. En ese caso, el soporte neumático se ocupa de crear, automáticamente, la condición ideal para sostener el perfil. Este accesorio está disponible para todas las longitudes, pero se aconseja expresamente en máquinas que tienen un corte útil de 6 metros.
La máquina está preparada para la instalación de una impresora que puede seleccionarse entre los modelos compatibles. La configuración incluye la habilitación del software para la función de impresión de las etiquetas, los elementos mecánicos de soporte para el posicionamiento en la máquina, el cableado y la preparación para la conexión eléctrica, y una cubierta plegable para proteger la impresora de golpes y de la posible entrada de virutas. La preparación mecánica para la instalación puede variar entre los distintos modelos de máquina.
