Comet X6 HP

home / product a to z / C

2 mm’ye kadar alüminyum, PVC, genel olarak hafif alaşım ve çelik çubuk ya da parçaların işlenmesine yönelik 4 kontrollü ekseni CNC çalışma merkezi. Makine tek parça ya da çoklu parça modunda, boyu 7 m’ye kadar olan çubuklar için tek alanda çalışabilmektedir. COMET X6 HP mengenelerin ve referans durdurucuların konumlandırılması için 2 ilave ekseni ile dinamik sarkaç modunda çalışmaya imkan vermekte, mengeneleri maskelenmiş sürede konumlandırmaktadır. Beher modelde, X ekseni arabasının üzerinde bulunan 10 yuvalı takım deposuna, parçanın 5 yüzüne işlem yapabilmek için bir açısal ünite ve bir diskli freze yüklenebilir. CN’nin 4. ekseni, elektro mandrene 0° ile 180° arası dönme ve herhangi bir ara açıya yerleşebilme imkanı vermektedir. Dolayısı ile makine, mezkur aralıkta bulunan her eğimde profilin üst yüzünde ve yan yüzlerinde işleme gerçekleştirebilmektedir. Bundan başka hareketli çalışma tezgahı parçanın yüklemesini/indirilmesini kolaylaştırarak, çalışma kesitini önemli ölçüde arttırır.

Estimate Request

Technical data

EKSEN DEPLASMANI

X EKSENİ (yatay) (mm)

7.970

X EKSENİ (yatay) (dinamik sarkaç versiyonu) (mm)

7.600

Y EKSENİ (yanal) (mm)

420

Z EKSENİ (dikey) (mm)

430

A EKSENİ (elektro mandren dönüşü)

0° ÷ +180°

H EKSENİ (mengene yerleştirme)

3.900

P EKSENİ (mengene yerleştirme)

3.900

ELEKTRO MANDREL

S1 azami gücü (kW)

Azami hız (devir/dak.)

16.500

Takım bağlantı konisi

HSK - 50F

Otomatik takım taşıyıcı bağlantısı

Isı eşanjörlü soğutma

Katı çekme işlemi için kodlayıcılı elektro mandren

FONKSİYONELLİK

Çoklu parça işleyişi

Statik sarkaç çalışması (modele göre)

Dinamik sarkaç çalışması

X nominal azami uzunluğun iki katına kadar ebat dışı işleme

5 adıma kadar baz multistep işleme

4 yüzey üzerinde işleme için parça döndürme

Y’de çok parçalı işleme

Çok adımlı otomatik işleme yönetimi

İŞLENEBİLİR YÜZLER

Doğrudan alet ile (üst yüz ve yan yüzler)

Açısal ünite ile (başlıklar)

Bıçak takımı ile (üst yüz, yan yüzler ve başlıklar)

1 + 2 + 2

ÇALIŞMA ALANI

1F = 1 yüz işleme 5F = 5 yüz işleme

		A	B	C	D	X1	Y1	Z1	X2	Y2	Z2
COMET X6 HP	yekpare	45	102	232	45,5	7.320	300	250	7.320	240	250
	sarkaç	45	102	232	45,5	3.250	300	250	3.250	240	250

Boyutlar mm cinsinden

ÇEKME KAPASİTESİ (alüminyum ve geçiş deliği üzerinde erkekli)

Dengeleyici ile

Rijit (isteğe bağlı)

M10

PARÇA SABİTLEME

Standart pnömatik mengene sayısı

Maksimum pnömatik mengene sayısı

Bağımsız H ve P eksenleri vasıtası ile otomatik çene ve referans durdurucularını konumlandırma

TAŞIYICI GÖVDESİ OTOMATİK ALET DEPOSU

Azami alet deposu sayısı

Takım deposuna yerleştirilebilen azami açısal ünite adedi

Depoya monte edilebilir maksimum bıçak çapı (mm)

Ø = 180

EMNİYET DONANIMI VE KORUMALAR

Makine ile bağlantılı koruyucu kabin

Katmanlı koruyucu cam

Geri çekilen tipte yan tüneller

Dahil

Mevcut

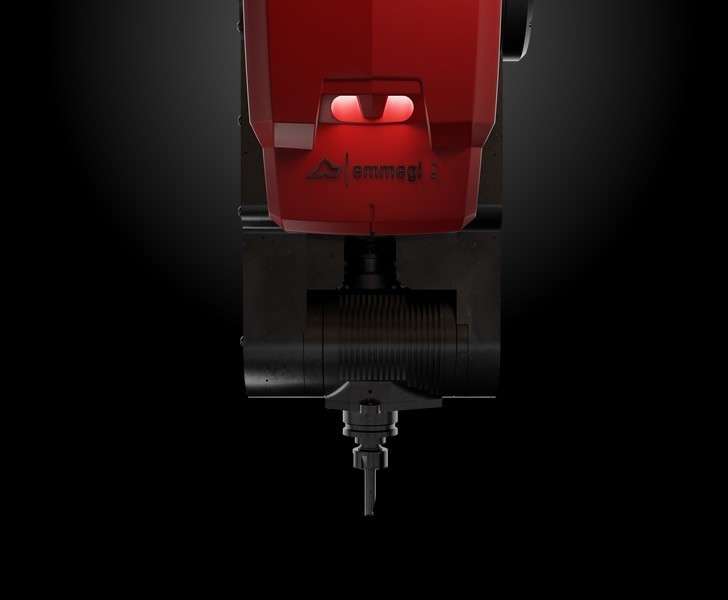

Elektro mandrenin gücü ve esnekliği

Yüksek torklu S1 ve 7 kW’lık elektro mandren, ağır çalışmaların yürütülmesine olanak tanır. A ekseni boyunca hareketi, parçayı yeniden konumlandırmaya gerek kalmaksızın 3 yüz üzerinde ve A ekseni boyunca 0°’den 180°’ye kadar dönüş ile işlemeyi mümkün kılar. Yazılım aracılığı ile ayarlanabilen yağlama donanımı sayesinde alüminyum profil ve bazı çekme çelik türleri üzerinde kullanma imkanı bulunur. Çift depo sayesinde gerek minimum yağ dağılım gerekse yağ emülsiyonlu mikro buharlı kullanım mümkündür.

Comet X6 HP Elektro mandrenin gücü ve esnekliği Emmegi 2

Dinamik sarkaç modu

Yenilikçi çalışma modu, çalışma parçasını yükleme boşaltma esnasında ki makinenin durağan sürelerini en aza indirir. İki ayrı ve bağımsız çalışma alanında sistem, bir yandan çekme parçaların yüklenmesine/boşaltılmasına, öte yandan farklı uzunlukları ve/veya kodları bulunan parçaların işlenmesine eş zamanlı olarak imkan vermektedir. Bu çözüm makineyi kilit sektörü, küçük sipariş ve farklı parçalardan oluşan küçük üretim partileri açısından son derece esnek ve uygun kılar.

HP versiyonu

Comer’in iki çalışma modu mevcuttur: ya azami 7 m uzunluğa kadar olan çubuklar için tek bir çalışma alanı ya da sarkaç modunda iki adet bağımsız çalışma alanı. HP versiyonu makine, sarkaç modunda mengenelerin kısa sürede konumlandırılmasına imkan veren referans durduruculara ve mengenelerin konumlandırılmasında kullanılan 2 ilave eksene sahiptir.

Mengene konumlandırıcısı

Mengene gruplarının konumlandırılması, üzerinde referans durdurucusu bulunan ve X eksenine paralel olan iki sayısal kontrollü H ve P ekseni tarafından gerçekleştirilir. Bu çözüm, beher mengene çifti için bir profil olmak üzere çoklu parça modunda çalışmaya imkan vermek üzere makine boyunca durdurucuların yerleştirilmesini mümkün kılmaktadır. Bunun yanı sıra çenelerin konumlandırılması, mandrenin işlevsel durumuında bağımsız olarak gerçekleşmektedir (X ekseni).

Camlı koruma

Güvenlik, mükemmellik, dayanıklılık, uzun ömür. Yeni Comet merkezlerinin siperleri için camı seçmenin avantajları. Cam ayrıca kolayca temizlenebilmekte ve çizikler ile aşınmaya karşı daha dirençli olabilmektedir. Işıklı renkli bir ara yüz sayesinde makine kesimleri makine durumlarının belirtilmekte işlevseldir. Vizörün tamamı aşağıya doğru kayarak parçaların yüklenmesini kolaylaştırmaktadır; bunun yanı sıra uç kısımlar, gerektiğinde destek düzlemi olarak vazife göre alüminyum siperler ile donatılmıştır.

Operatör ara yüzü

Ekranın dikey eksenin etrafında döndürülmesi imkanı, operatörün ekranı her noktadan görebilmesine imkan vermektedir. Operatör ara yüzü 16:9 formatında portre modunda 24”’lik dokunmatik bir ekrana sahiptir. PC ve CNC ile haberleşme sağlamak için tüm gerekli USB girişleri mevcuttur. Ayrıca tuş paneli, fare, barkod okuyucu ve uzak tuş takımı bağlantı donanımı da bulunmaktadır.

Alet deposu

Takım değişim operasyonları için etkili bir süre azaltmasına olanak veren takım sapı boşluğu X dingili üzerine aşağıda ve elektro muyluya nispeten geri pozisyonda sabitlenmiştir. Bu işlev, ilgili konumlanmalarda elektro muyluda tek başına hareket ettiğinden takım sapı boşluğuna ulaşılmak için hareketi önleyerek çekim başı ve kuyruğundaki çalışmalarında özellikle kullanışlıdır. Takım sapı deposu, operatörün kararına göre düzenlenebilen, ilgili takımları ile birlikte 10 takım sapı barındırabilir. Konilerin doğru pozisyonu bir sensör aracılığı ile algılanır.

Comet X6 HP Geri çekilen tipte tünel Emmegi

Geri çekilen tipte tünel (Opsiyonel)

Makinenin estetiğine ve tasarımına entegre edilmiş olup, şeffaflık ve hafiflik kazandıran delikli sac sayesinde tünel, gerektiğinde açılıp kapanmaktadır. Gerekmediğinde uzunluğunu kısaltarak atölyede yer tasarrufu sağlamaktadır. Talaş taşıyıcı bandın çıkış alanı ve motoru, estetik ve işlevsel bir tasarım amacı çerçevesinde alt kısma entegre edilmiştir.

Etiket yazıcısı (Opsiyonel)

Sanayi tipi etiket yazıcısı, kesilen beher profilin kesim listesinden gelen tanımlayıcı özellikleri ile tanımlanmasına imkan vermektedir. Bunun yanı sıra bar kodun basılması profilin kolayca tanımlanmasına imkan vermekte, Çalışma Merkezleri ya da destekli montaj hatları üzerindeki müteakip işleme aşamaları için özellikle fayda sağlamaktadır.
