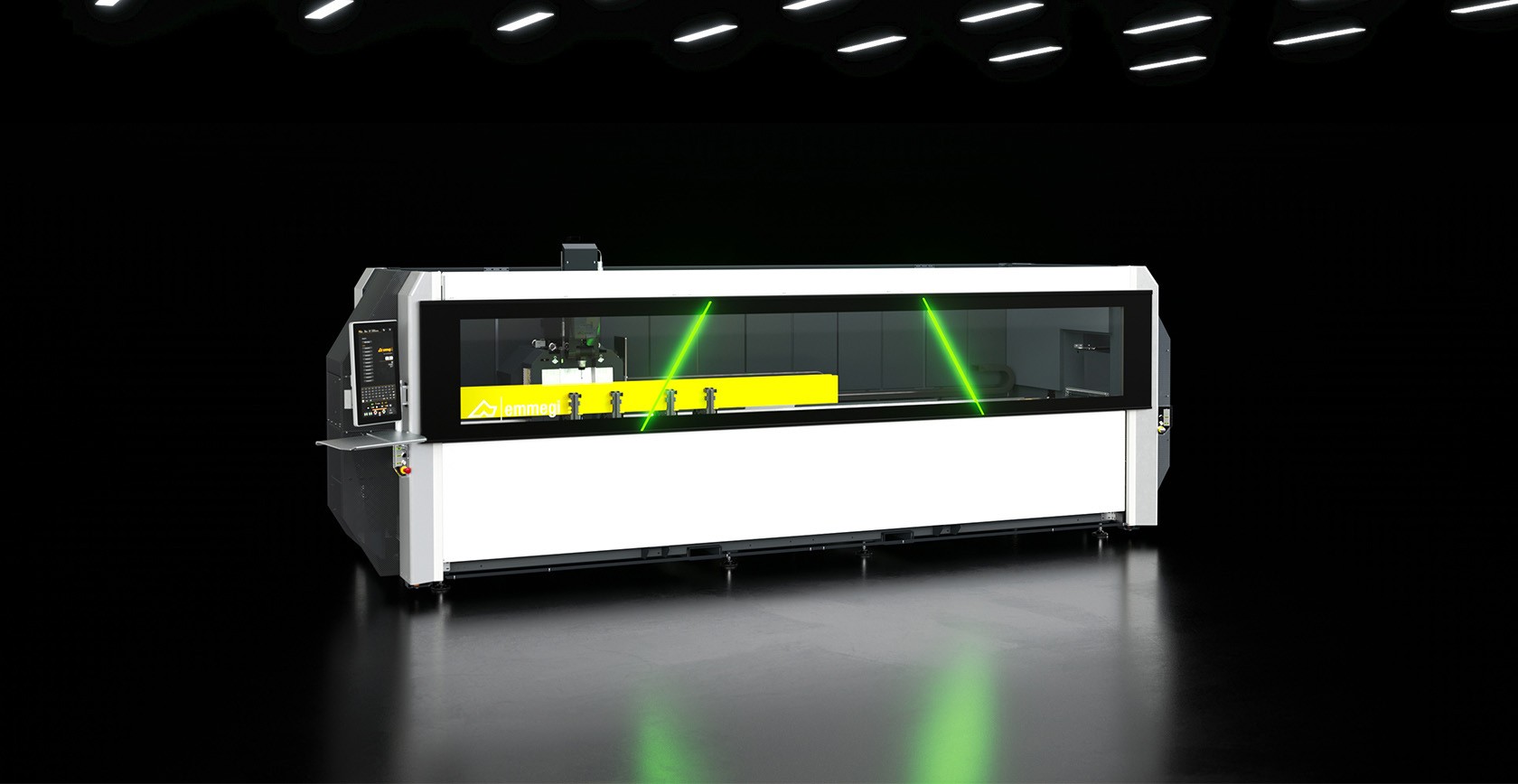

Bearbeitungszentrum mit 4 CNC-Achsen und 7 kW-Spindel zur Bearbeitung von Profilstäben oder Stücken aus Aluminium, PVC, allgemeinen Leichtmetalllegierungen und Stahl bis zu 2mm. Die Maschine verfügt über einen automatischen Werkzeugwechsler mit 10 Plätzen mitfahrend am Portal der X-Achse, in dem 1 Winkelkopf und ein Scheibenfräser für die Fünfseitenbearbeitung des Werkstückes untergebracht werden kann Bearbeitet Profilstäbe bis zu einer Länge von 4 m. Die 4. CNC-Achse ermöglicht eine Drehung der Frässpindel von 0° bis 180° und die Positionierung in jedem Winkel dazwischen. Die Maschine ist daher in der Lage, Bearbeitungen an der Oberseite und den Seiten des Profils bei jeder Neigung innerhalb des möglichen Bereichs auszuführen. Zusätzlich ist die Maschine mit einem beweglichen Arbeitstisch ausgestattet, der das Beladen und Entladen erleichtert und den maximal bearbeitbaren Profilquerschnitt, bezogen auf die Profilbreite, erhöht.
1F = Bearbeitung an 1 Seite 5F = Bearbeitung an 5 Seiten
Abmessungen in mm
Die Frässpindel mit 7 kW in S1 mit hohem Drehmoment ermöglicht auch schwere Bearbeitungen. Die Bewegung der Frässpindel längs der A-Achse ermöglicht Rotationen von 0° bis 180°, sodass das Profil an 3 Seiten bearbeitet werden kann, ohne es neu positionieren zu müssen. Kann sowohl für einige Arten von Pressprofilen aus Stahl als auch für Aluminiumprofile verwendet werden, dies dank der Verfügbarkeit eines Schmiersystems, dass über die Software eingestellt werden kann und dessen Doppeltank die Verwendung von Öl mit minimaler Diffusion als auch von Mikronebel mit Ölemulsion ermöglicht.
In der Maschine sind robuste Anschläge angebracht, die den Stabbezug angeben und auf der linken Seite (Standard) und auf der rechten Seite (Optional) angeordnet sind. Jeder, von einem pneumatischen Zylinder betätigte Anschlag ist versenkbar und wird von der Maschinen-Software automatisch entsprechend den durchzuführenden Bearbeitungsvorgängen gewählt. Die Vorteile dieses Doppelanschlags lassen sich in der Lademöglichkeit von mehreren Profilstücken für die Mehrstück-Bearbeitung sowie in der Möglichkeit zusammenfassen, die Neupositionierung des Stabs oder des Abschnitts vornehmen und Arbeiten an besonders langen Profilen ausführen zu können.
Das auf der X-Achse integrierte Werkzeugmagazin, das in Bezug auf die Frässpindel unterhalb und in einer zurückgesetzten Position angeordnet ist, ermöglicht eine drastische Reduzierung der Zeiten, die für den Werkzeugwechsel erforderlich sind. Diese Funktion ist besonders nützlich bei Bearbeitungen am Kopf und am Ende des Pressprofils, da der Weg zum Erreichen des Magazins umgangen werden kann, da sich dieses, fest mit der Frässpindel verbunden, in die entsprechenden Positionierungen bewegt. Das Magazin kann bis zu 10 Werkzeugaufnahmen mit entsprechenden Werkzeugen aufnehmen, die nach dem Ermessen des Bedieners konfigurierbar sind. Ein Sensor erkennt die korrekte Positionierung der Kegel.
