Centro de mecanizado con control numérico de 4 ejes controlados. Sirve para mecanizar barras o piezas de aluminio, PVC, aleaciones ligeras en general y acero de hasta 2 mm. La máquina puede trabajar en modalidad monopieza y multipieza, con un área única de mecanizado para barras de hasta 7 m de longitud. El modelo COMET X6 HP, permite trabajar en modalidad pendular, con dos áreas de trabajo independientes, 2 ejes adicionales para el posicionamiento de las mordazas y de los topes de referencia y el funcionamiento en modalidad pendular dinámico, posicionando las mordazas simultáneamente. Cada modelo cuenta con almacén de herramientas con 10 posiciones, incorporado en el carro eje X, con posibilidad de alojar un cabezal angular y una fresa de disco para la elaboración en 5 caras de la pieza. El 4° eje con control numérico permite que el electromandril gire de 0° a 180°, posicionándose en cualquier ángulo intermedio. Por tanto, la máquina puede realizar elaboraciones en la cara superior y en las laterales del perfil con cualquier inclinación comprendida en el rango. Dispone además de un plano móvil de mecanizado que facilita la operación de carga/descarga de la pieza y aumenta notablemente la sección mecanizable.
1F = Elaboración de 1 cara 5F = Elaboración de 5 caras
Dimensiones en mm

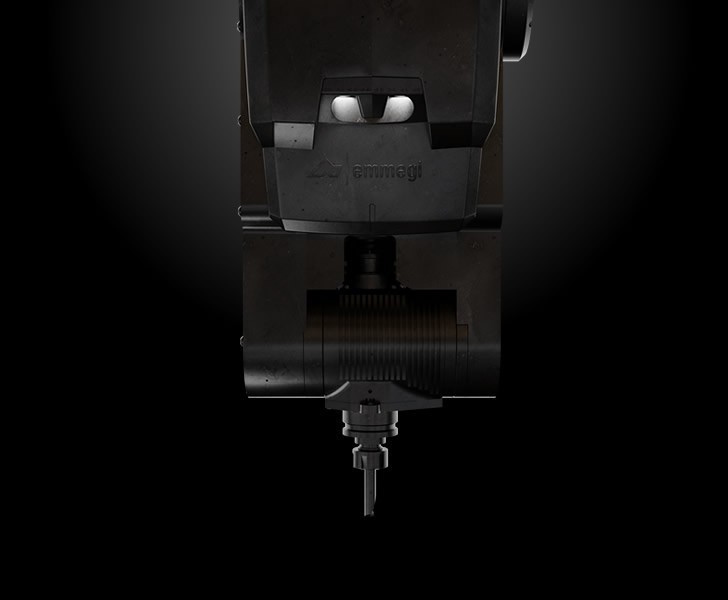

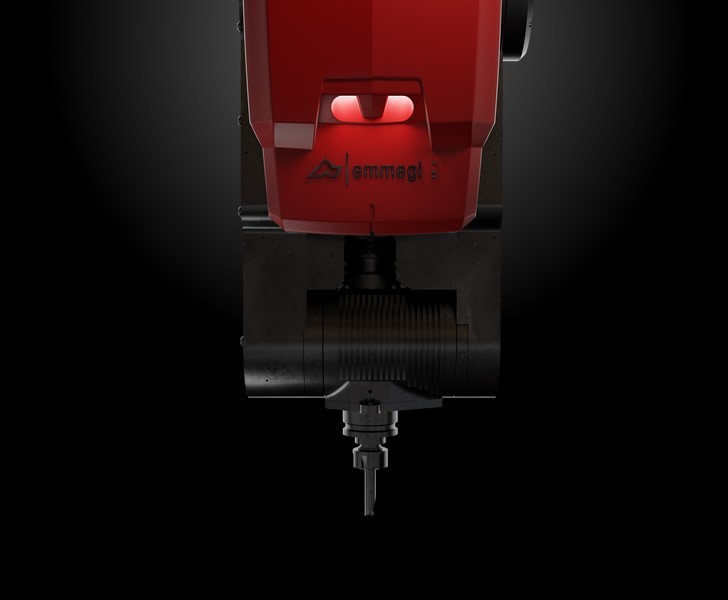

El electromandril de 7 kW en S1 de alto par permite realizar mecanizados pesados. Su movimiento a lo largo del eje A permite efectuar rotaciones de 0° a 180°, con lo cual es posible mecanizar el perfil en 3 caras, sin tener que volver a posicionarlo. Puede usarse en algunos tipos de perfiles extrudidos de acero así como en perfiles de aluminio, gracias a la disponibilidad de un equipo de lubricación, que puede programarse mediante el software, cuyo doble depósito admite el uso tanto de aceite por difusión mínima como de pulverización con emulsión de aceite.
Es un sistema de trabajo innovador, que permite reducir al mínimo los tiempos de parada de la máquina durante las fases de carga y descarga de las piezas que se deben mecanizar. El sistema permite, en las dos áreas de trabajo independientes, realizar simultáneamente la carga y descarga de extrudidos, en un lado y el mecanizado de las piezas, con longitudes y/o códigos distintos, en el otro. Esta solución permite que la máquina sea muy flexible y útil en el sector de los cerramientos y en los encargos menores, donde se requiere el mecanizado de lotes pequeños de piezas diferentes entre sí.
El almacén portaherramientas está incorporado en el eje X, situado en la parte baja y hacia atrás respecto al electromandril, y permite reducir considerablemente los tiempos para el cambio de la herramienta. Esta función es especialmente útil durante las elaboraciones de los extremos del perfil extrudido, y permite obviar la carrera de llegada al almacén, ya que el mismo se mueve junto al electromandril, siguiendo sus posicionamientos. El almacén puede contener hasta 10 portaherramientas con las respectivas herramientas, que el operador puede configurar según lo desee. Un sensor detecta el posicionamiento correcto de los conos.
La etiquetadora industrial permite identificar cada perfil cortado con características identificativas provenientes de la lista de corte. Además, la impresión del código de barras permite una fácil identificación del perfil, especialmente útil para las posteriores fases de mecanizado en Centros de Mecanizado o en líneas de montaje asistido.
