Radial  550

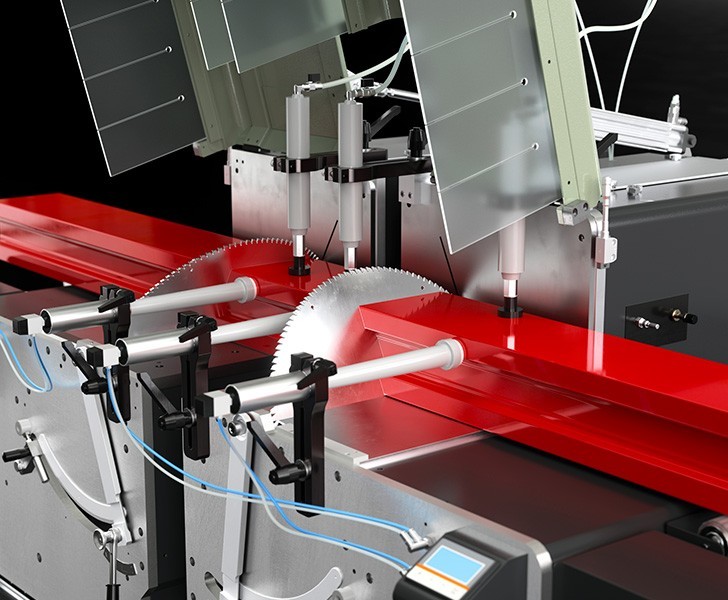

Elektroniska kapmaskiner med dubbla huvuden med radiell rörelse av bladen, automatisk rörelse av det mobila huvudet på gejdrar på återcirkulerande slidrullar med hjälp av ett kuggstångssystem; invändig lutning upp till 30°, designad för kapning av stora profiler. Klingmatningen styrs av ett par hydropneumatiska cylindrar.

Technical data arrow_drop_down
MASKINENS EGENSKAPER
Kontroll av elektronisk X-axel

X-axelns positioneringshastighet (m/min)
25
Detektering av det rörliga huvudets position med direkt mätsystem med absolut magnetband

Det rörliga huvudets rörelse på gejdrar och återcirkulerande slidrullar

Elektronisk kontroll av mellanvinklar

Digitala avläsningar för mellanliggande vinklar

Matning av hydropneumatiska klingor

Vinkling inåt max.
30°
Effektiv kapning, beroende på modell (mm)
4.000 / 6.000
Minsta kapning för 2 huvuden i 90° (mm)
415
Minsta kapning med programvara PLUS med 2 huvuden 90° (mm)
335
HM-klingor
2
Klingadiameter (mm)
550
Effekt klingmotor (kW)
2,2
Höjd på lastplanet (mm)
1.035
KAPDIAGRAM
SÄKERHET OCH SKYDD
Lokalt främre skydd och pneumatiskt styrdon

SMÖRJNING OCH SUGNING
Smörjsystem med vattenmikrodimma och oljeemulsion eller olja med minimal diffusion (beroende på version)

Förberedd för automatisk start med suganordning

Spånuppsamlingslåda

POSITIONERING OCH FÄSTNING AV PROFIL
Två horisontella och vertikala pneumatiska klampar med ”lågtrycksenhet”

Stödprofil för rullbana

Horisontell klamp som stöd för profil på det rörliga huvudet

Vertikal klamp som stöd för profil på det rörliga huvudet

Klamp och stöd för steg-för-steg kapning (endast vid 90°)

Mekaniskt stopp för kilkapningar

Mellanliggande stöd för pneumatisk profil

FUNKTION
Utförande av enskilda kapningar

Utförande av sneda kapningar (mellanvinklar)

Utförande av cykliska kapningar från kaplistor

Importering av kaplistor

Specialkapning PLUS (överdimensionerad, underdimensionerad, steg-för-steg, och avfasad kapning)

Ingår
Tillgänglig
Gerkapning

Vinkelinställning sker medels tryckluftscylindrar i 90°, 45°, 30° och mellanvinklar inåt. Klingmatningen är säkrad med lokala klingskydd med pneumatisk sänkning över bearbetningsområdet.

Kontroll

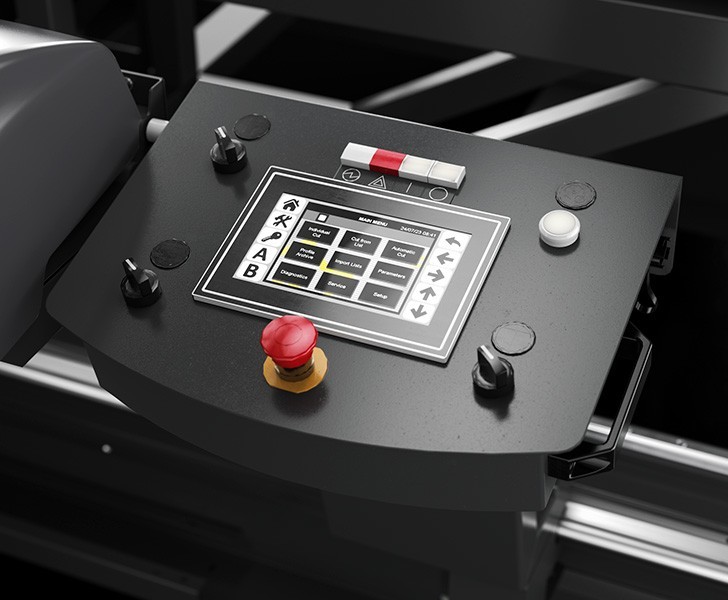

Kontrollpanelen, är installerad på ett glidbart lager längs maskinens framsida, möjliggör en korrekt positionering av de rörliga huvudena beroende på specifikationerna på kapningen som ska utföras. Den har en pekskärm på 7” och en helt och hållet anpassad programvara full med funktionaliteter som utarbetats speciellt för denna maskin. Genom att skapa kaplistor optimeras bearbetningscykeln för att reducera avfallet och minska tiderna för arbetsstyckenas på- och utmatning.

Rörelse på återcirkulerande slidrullar

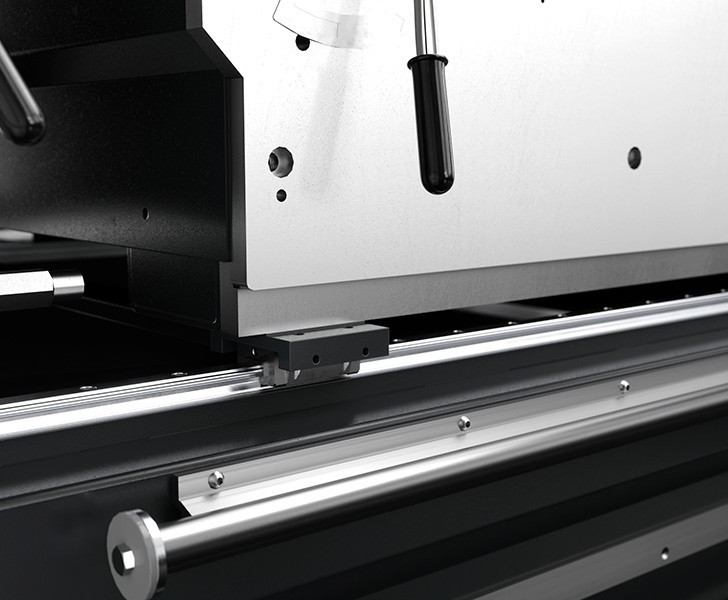

Förflyttningen av det rörliga huvudet längs X-axeln sker på återcirkulerade slidrullar; denna lösning har ett lågt friktionsmotstånd för att möjliggöra höga hastigheter och maximal rörelseprecision. Positionen garanteras av ett positioneringssystem med absolut magnetremsa. Gejdskorna på återcirkulerande slidrullar är extremt kompakta, enkla att smörja och garanterar lång livslängd och bibehåller prestandan över tid.

Digital vinkelavläsning (Frivillig)

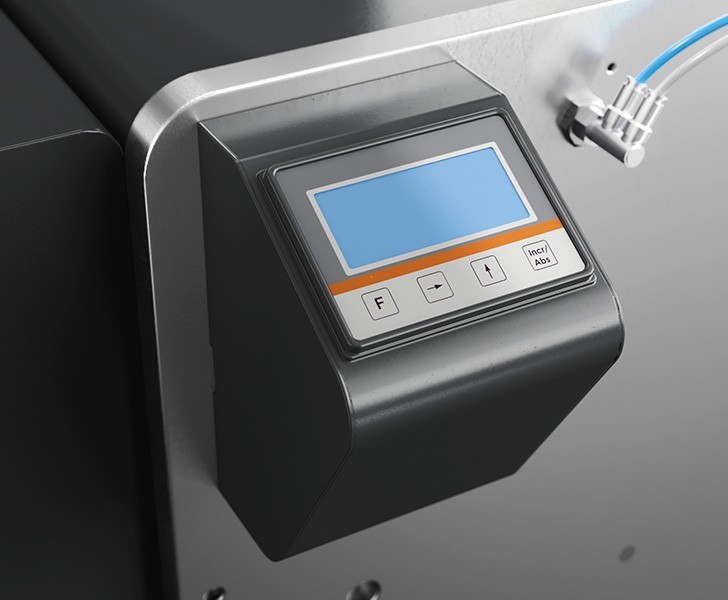

Vid den pneumatiska vinkelinställningen, kan man med den digitala displayen för vinkelinställningen identifiera den aktuella kapvinkeln av respektive kapenhet, vilket säkerställer vinkelnogrannheten för de kapade profilerna. Detta är i synnerhet användbart vid kapning av vinklar mellan de fasta stoppen, eftersom operatören då snabb kan ställa in det rörliga stoppet på rätt position i förhållande till displayen.

Pneumatiska profilstöd (Frivillig)

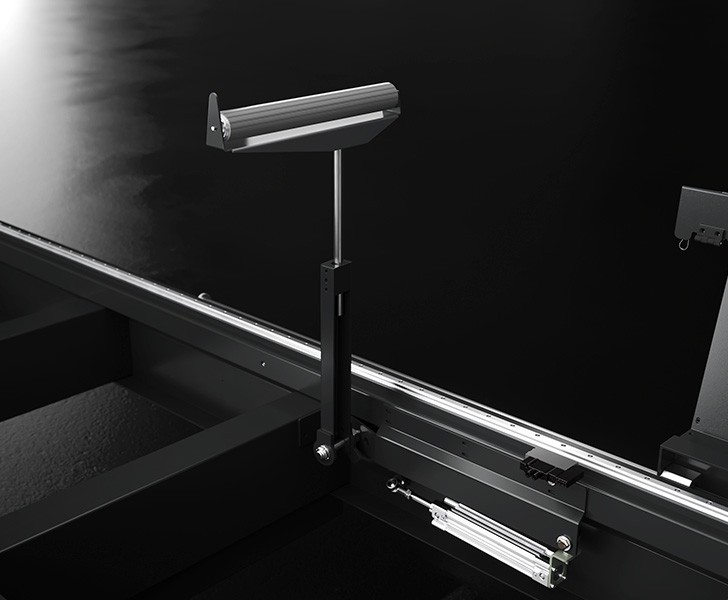

Det mellanliggande pneumatiska profilstödet är extremt användbart vid kapning av lätta och långa profiler. Stöden fälls upp automatisk när kaplängden överskrider ett visst längdmått. Detta tillbehör finns för alla maskinlöängder, men det rekommenderas starkt till maskiner med kaplängder på 6 meter.

Radial 550 Förberedd för etikettskrivare Emmegi
Förberedd för etikettskrivare (Frivillig)

Maskinen är förinställd för installation av en skrivare som kan väljas bland de kompatibla modellerna. Uppsättningen inkluderar mjukvaran för utskrift av etiketter, de mekaniska stödelementen för placering på maskinen, kablarna och förberedelserna för den elektriska anslutningen, ett vikbart lock som skyddar skrivaren från stötar och eventuell inträngning av spån. Den mekaniska förberedelsen för installationen kan variera mellan de olika maskinmodellerna.
