电子双头切割机、刀片可径向移动、活动切割头通过齿条和小齿轮系统在滚珠滑块上自动移动；向内侧翻转角度可达 30°、设计用于切割大型型材。刀片进给由一对气动油压缸驱动。
位于每个移动刀头上的刀架组件、可以通过气缸定位在相对于型材支撑平面向内 90°、45°、30° 和中间的角度位置上。移动单元在加工区配备了下拉式整体气动保护装置。

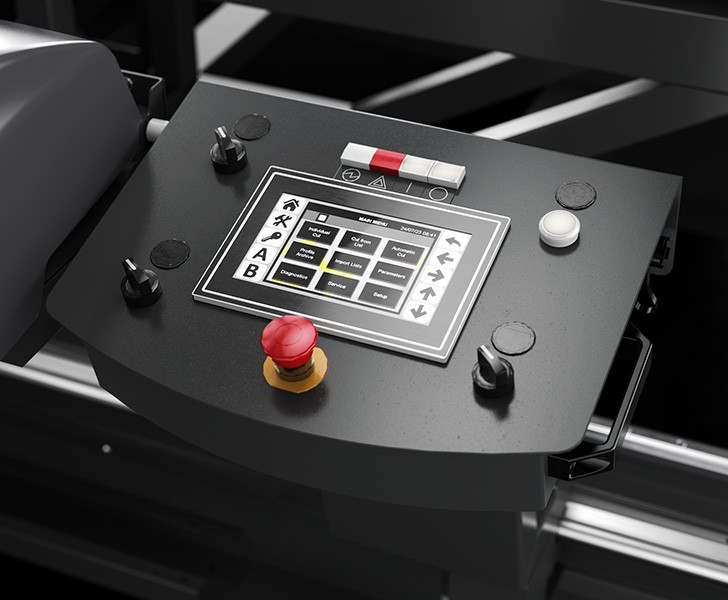

控制面板安装在机器正面轴承上的滑动支架上、可以根据要执行的切割规格正确定位活动切割头的位置。面板使用了 7” 触摸屏显示器和专门为本机设计的多功能自定义软件。通过创建切割清单、可以优化加工周期、减少废弃并缩短工件装卸阶段的时间。

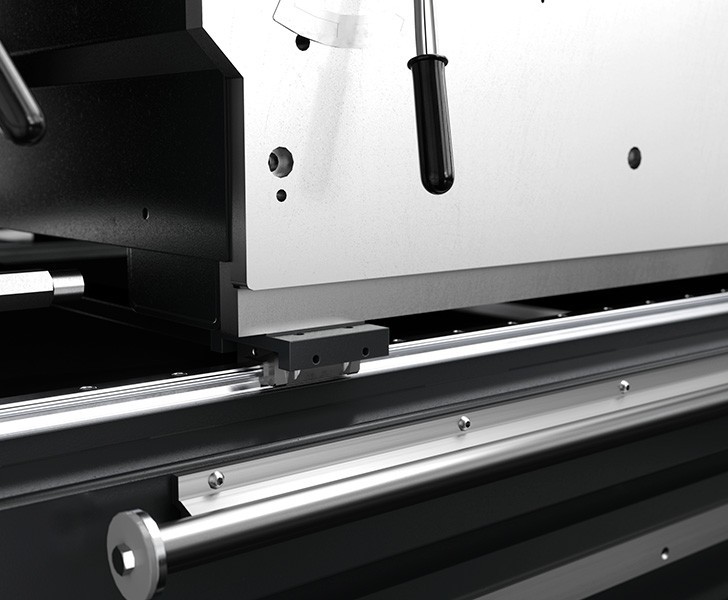

活动切割头延 X 轴的平移是在轨道和滚珠滑块上进行的。这种解决方案的摩擦阻力低、因此能够以很高的精度进行快速移动。带有绝对磁带的定位系统可以保证切割头的位置。滚珠滑块非常紧凑、方便润滑、可以保证很长的使用寿命并保持稳定的表现。

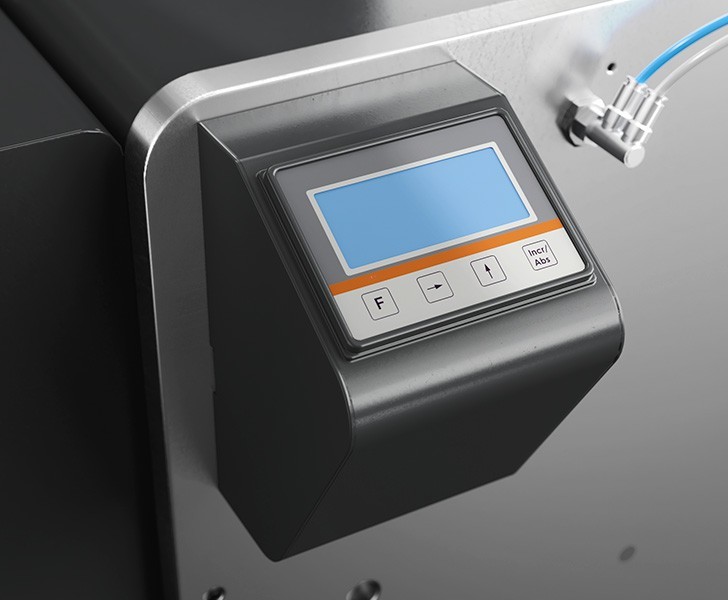

通过活动切割头的气动翻转装置、中间角度显示器可以绝对精确地识别切割单元的角度、保证型材切割的准确性。特别是在进行方框外切割时、能使操作员迅速而准确地确定所需的角度。

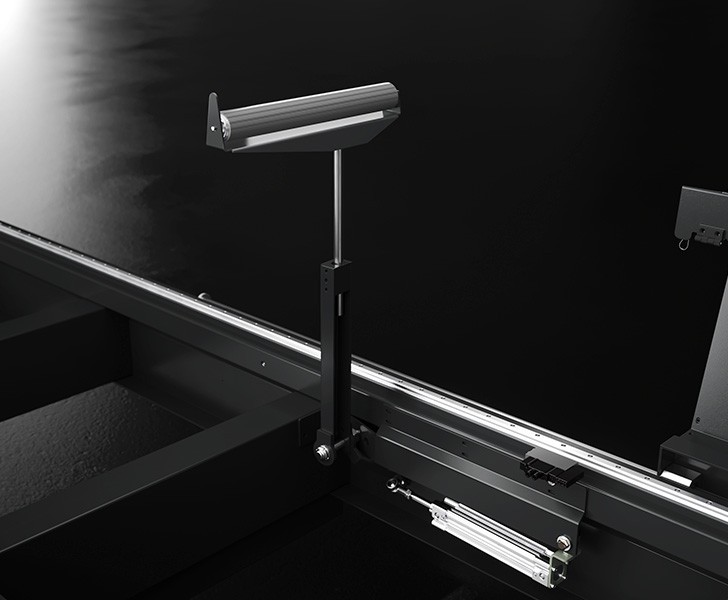

在切割长度较大的轻型型材时、中间的气动支撑非常有用。在这种情况下、气动支撑会自动创造出支撑型材的理想条件。该配件可用于所有长度的机床、但特别推荐用于有效切割长度为 6 米的机床。
机床的设置可以安装一台打印机、打印机可以从兼容的型号中选择。机床配置包括启用标签打印功能软件、机载定位机械支撑元件、电缆和电气连接口、以及保护打印机免受冲击并避免切屑进入的倾斜盖。不同型号的机器在安装中的机械设置可能有所不同。
