Radial  550

Elektronische Doppelgehrungssäge mit radialer Bewegung der Sägeblätter, automatischer Bewegung des verfahrbaren Sägeaggregats auf Kugelumlaufschuhen über ein Ritzel- und Zahnschienensystem, interner Kippfunktion bis auf 30°, geeignet für das Schneiden von Profilen mit großen Abmessungen. Der Sägeblattvorschub wird über ein Paar ölpneumatischer Zylinder gesteuert.

Technische Daten arrow_drop_down
EIGENSCHAFTEN DER MASCHINE
Elektronische Steuerung X-Achse

Positioniergeschwindigkeit X-Achse (m/min)
25
Direkte Positionserkennung des beweglichen Sägeaggregats mit dem vom absoluten Magnetstreifen geführten Messsystem

Bewegungen des beweglichen Aggregats auf Kugelumlaufschienen und -schuhen

Elektronische Steuerung der Zwischenwinkel

Digitalanzeigen für Zwischengehrungen

Ölpneumatischer Sägeblattvorschub

Max. interner Neigungswinkel
30°
Nutzschnittlänge, je nach Modell (mm)
4.000 / 6.000
Standard-Mindestschnitt mit 2 Köpfen auf 90° (mm)
415
Mindestschnitt mit Software PLUS mit 2 Köpfen auf 90° (mm)
335
Hartmetall-Sägeblätter (Widia)
2
Sägeblattdurchmesser (mm)
550
Leistung des Sägeblattmotors (kW)
2,2
Ladeflächenhöhe (mm)
1.035
SCHNITTDIAGRAMM
SICHERHEITS- UND SCHUTZVORRICHTUNGEN
Lokaler Frontalschutz mit pneumatischer Betätigung

SCHMIERUNG UND ABSAUGUNG
Mikrosprüheinrichtung, Wasser mit Ölemulsion, oder Minimalmengentaktsprühung (Öl) (je nach Version)

Vorbereitung für automatischen Start der Absaugung

Späneauffangkästen

PROFILPOSITIONIERUNG UND -EINSPANNUNG
Paar pneumatische horizontale und vertikale Spanneinrichtungen mit „Niederdruck“-Einrichtung

Profilauflage-Rollenbahn

Zusätzliche horizontale Spanneinrichtungen zur Profilabstützung am beweglichen Aggregat

Zusätzliche vertikale Spanneinrichtung zur Profilabstützung am beweglichen Aggregat

Spanneinrichtung und Halter für „Schritt-Schnitt“-Schnitte (nur auf 90°)

Mechanischer Anschlag für Keilschnitte

Pneumatische Profilzwischenauflage

FUNKTIONEN
Ausführung von Einzelschnitten

Ausführung nicht rechtwinkliger Schnitte (Zwischengehrungen)

Ausführung von zyklischen Schnitten von Schnittlisten

Importieren von Schnittlisten

Spezialschnitte PLUS (Übermaß-, Untermaß-, „Schritt-Schnitt“-, stumpfer Schnitt)

Enthalten
Verfügbar

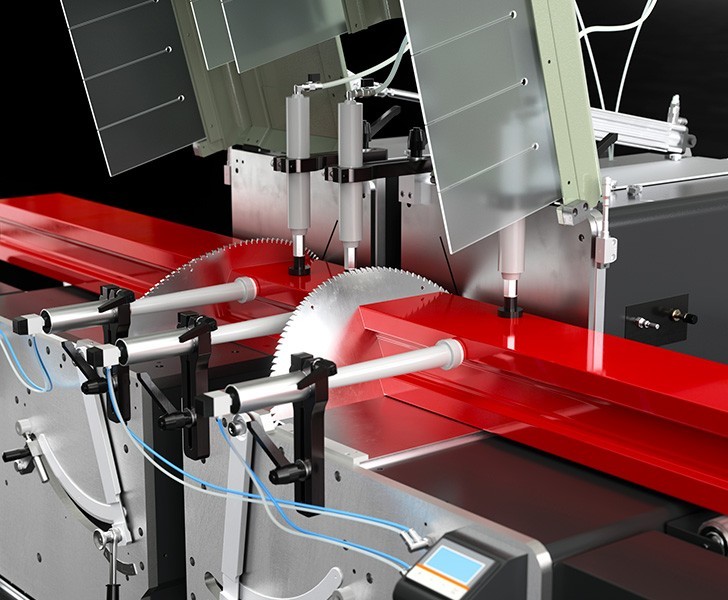

Neigung der beweglichen Köpfe

Die auf jedem der beweglichen Köpfe angebrachte Sägeblattaufnahmegruppe können mithilfe von Pneumatikzylindern in einem Winkel von 90°, 45°, 30° und Zwischenpositionen nach innen im Vergleich zur Profilauflageplatte positioniert werden. Die beweglichen Einheiten sind mit Integralschutzvorrichtungen mit pneumatischer Senkbewegung für den Bearbeitungsbereich ausgestattet.

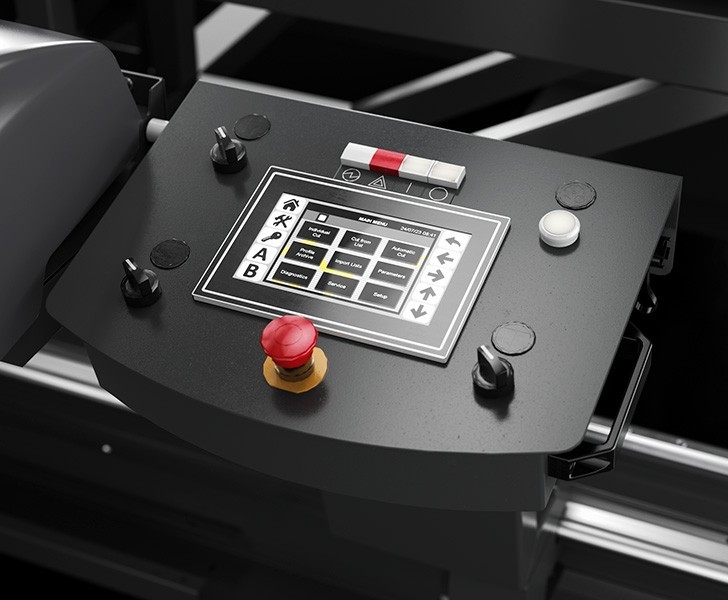

Steuerung

Die Bedientafel ist auf einem auf Lagern entlang der Maschinenfront verfahrenbaren Halter installiert und ermöglicht ein korrektes Positionieren der verfahrbaren Sägeaggregate entsprechend den spezifischen Anforderungen des Schneidevorgangs. Ausgestattet mit einem 7 Zoll-Touchscreen-Display und mit einer komplett individuell angepassten Software mit vielen Funktionen, die eigens für diese Maschine entwickelt wurden. Durch das Erstellen der Schnittlisten werden der Bearbeitungszyklus optimiert, der Ausschuss und die Dauer der Be- und Entladephasen der Teile reduziert.

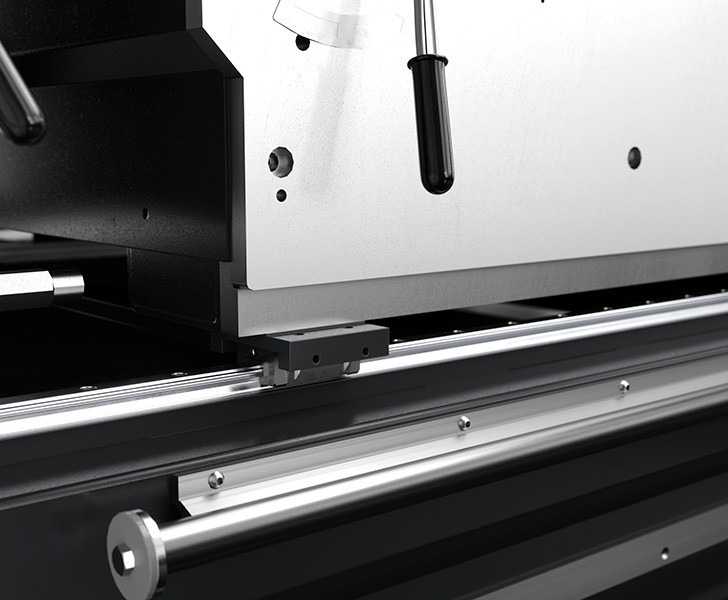

Bewegung auf Kugelumlaufführungen

Die Transferbewegung des verfahrbaren Sägeaggregats auf der X-Achse erfolgt auf Kugelumlaufführungen und -schuhen. Diese Lösung weist einen geringen Reibungswiderstand auf, so dass hohe Geschwindigkeiten und maximale Präzision der Bewegung möglich sind. Die Position wird von einem Positionierungssystem mit einem absoluten Magnetband gewährleistet. Die Kugelumlaufschuhe sind extrem kompakt, leicht zu schmieren und garantieren eine lange Lebensdauer und den Aufrechterhalt der Leistung.

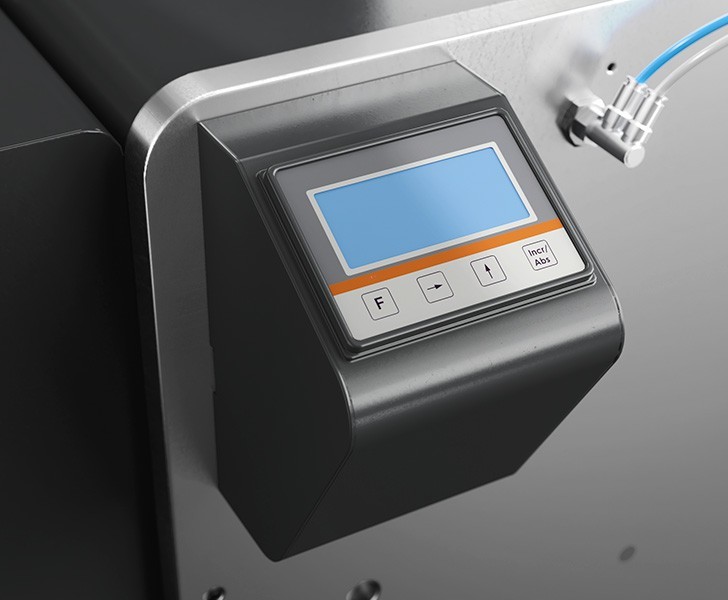

Digitalanzeige für Zwischengehrungen (Optioneel)

Bei pneumatischem Kippen der beweglichen Köpfe dient die Anzeige der Zwischengehrungen zur präzisen Bestimmung der Neigung des Sägeaggregats und gewährleistet somit die Genauigkeit der Schnittprofile. Besonders nützlich ist sie bei unwuchtigen Schnitten, da sie dem Bediener dazu dient, den erforderlichen Winkel schnell und genau zu bestimmen.

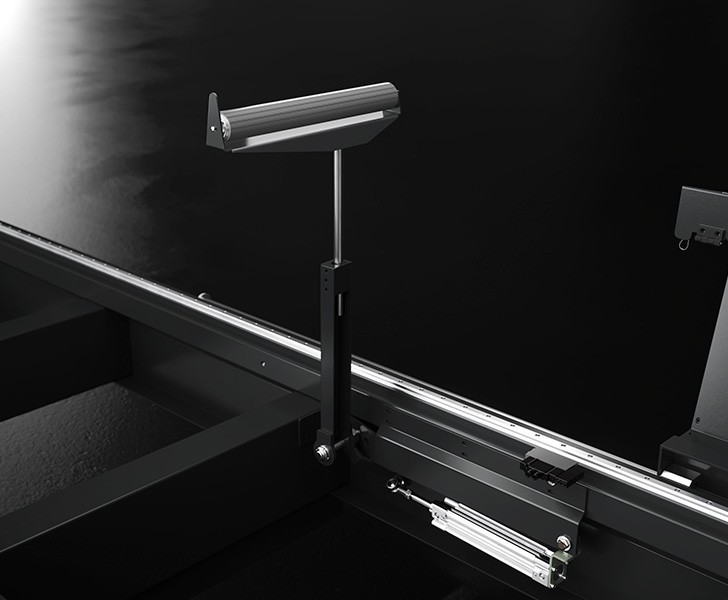

Pneumatische Zwischenauflage (Optioneel)

Die pneumatische Zwischenauflage ist äußerst nützlich beim Zusägen von leichten aber sehr langen Profilen. In einem solchen Fall stützt die pneumatische Zwischenauflage automatisch das Profil optimal ab. Dieses Zubehör ist für alle Längen erhältlich, wird aber ausdrücklich für Maschinen mit 6 Metern Nutzschnittlänge empfohlen.

Radial 550 Voreinrichtung für Drucker Emmegi
Voreinrichtung für Drucker (Optioneel)

Die Maschine ist für die Installation eines Druckers ausgelegt, der unter den kompatiblen Modellen gewählt werden kann. Die Ausstattung umfasst die Freigabe der Software für die Funktion des Etikettendrucks, die mechanischen Stützelemente für die Positionierung an der Maschine, die Verkabelung und Vorbereitung für den elektrischen Anschluss sowie eine klappbare Abdeckung, die den Drucker vor Stößen und einem möglichen Eindringen von Spänen schützt. Der mechanische Aufbau für die Installation kann bei den verschiedenen Maschinenmodellen unterschiedlich ausfallen.
