Vegamatic Pusher T

home / product a to z / V

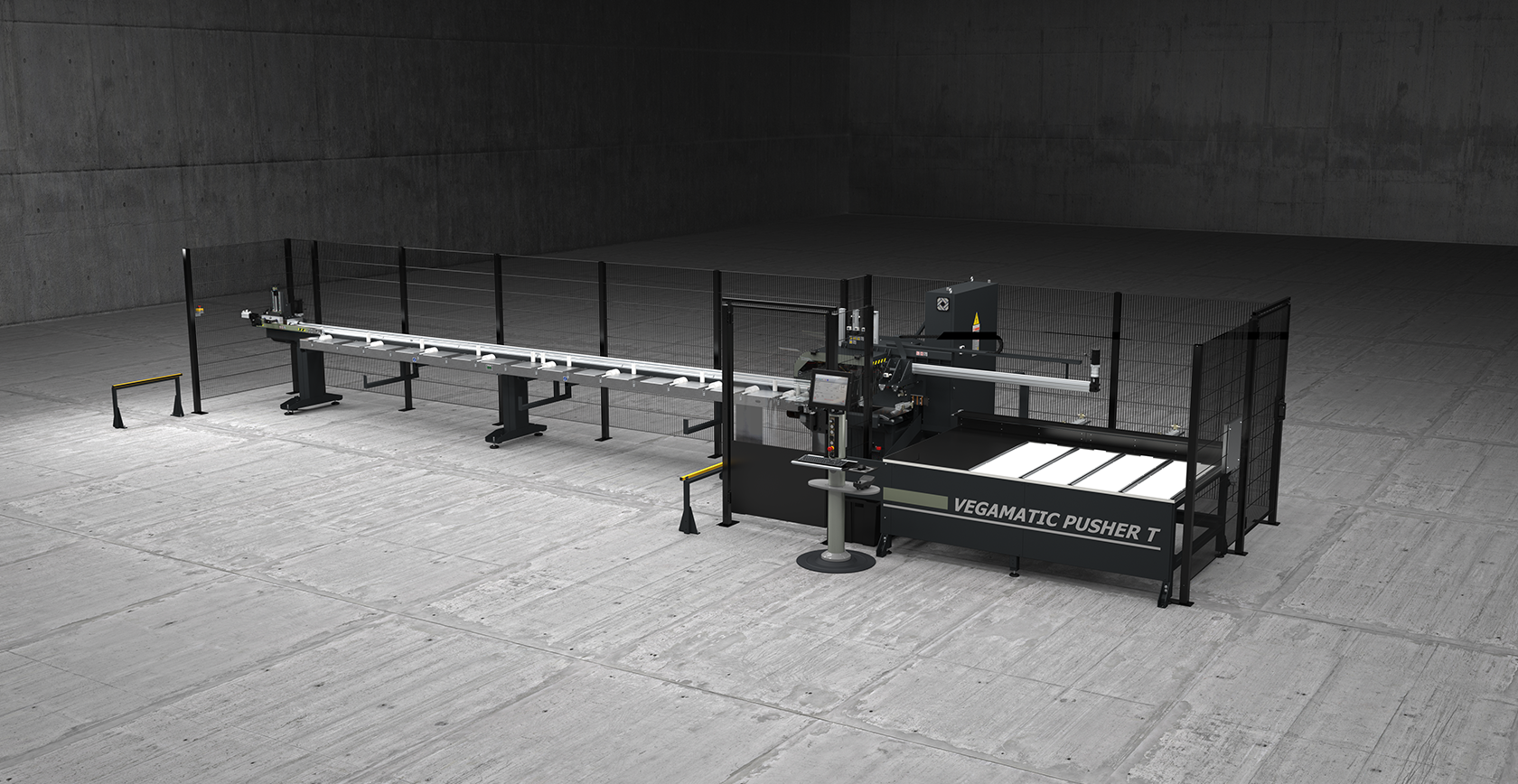

Автоматический пильный центр с 3 управляемыми осями, ручной загрузкой и автоматическим разгрузочным магазином с противоположной стороны станка, фронтальным режущим диском с ЧПУ предназначен для резки профилей из алюминия, ПВХ и легких сплавов в целом. Выполняет списки резки по заданным и оптимизированным параметрам в автоматическом режиме. Может выполнять резку с закруглением с обеих сторон профиля. Предназначен для выполнения резки под углами от 45° до 135° или от 22°30’ до 157°30’. Он может оснащаться горизонтальными или вертикальными сверлильными узлами, настраиваемыми для выполнения специальной обработки в автоматическом режиме.

Estimate Request

Technical data

РАБОЧИЙ ДИАПАЗОН ОСЕЙ

ОСЬ U (подающее устройство) (мм)

7.500

ОСЬ X (выталкиватель, только верс. PUSHER T/TC) (мм)

1.000

ОСЬ B (задание угла наклона режущего диска) (в зависимости от версии)

45° ÷ 135° ; 22°30’ ÷ 157°30’

ОСЬ V (установка поперечного положения зажима) (мм)

138

ОСЬ W (установка вертикального положения зажима) (мм)

138

ЗАГРУЗОЧНЫЙ УЗЕЛ: ПОЗИЦИОНИРОВАНИЕ ПРОФИЛЯ

Загрузочный рольганг

Максимальная длина загружаемого профиля (мм)

6.850

Максимальная ширина загружаемого профиля (мм)

190

Позиционирование захвата с электронными осями (оси V и W)

Минимальная теоретическая длина резки (мм)

Минимальное сечение обрабатываемого профиля (мм)

30 x 30

РЕЖУЩИЙ УЗЕЛ

Диаметр твердосплавного (widia) диска (мм)

Ø = 550

Гидравлическая подача режущего диска

Система смазки жидким маслом с минимальной пенетрацией

Мощность трехфазного двигателя режущего диска (кВт)

Оснащение для установки вытяжного устройства стружки

СХЕМА РЕЗКИ

РАЗГРУЗОЧНЫЙ УЗЕЛ

Разгрузочный стан с автоматическим выталкивателем

Максимальная длина разгрузки в автоматическом режиме на стандартный разгрузочный стан (мм)

2.500

Максимальная длина разгрузки в автоматическом режиме с дополнительным ременным магазином (мм)

4.000

Глубина дополнительного ременного магазина (мм)

2.000

ЗАЩИТНЫЕ УСТРОЙСТВА И ОГРАЖДЕНИЯ

Встроенная защита зоны резки с пневматическим управлением

ЗАЖИМ ЗАГОТОВКИ

Вертикальные пневматические зажимы

Пневматический горизонтальный зажим

Редуктор давления прижимов с манометром

Включено

Доступно

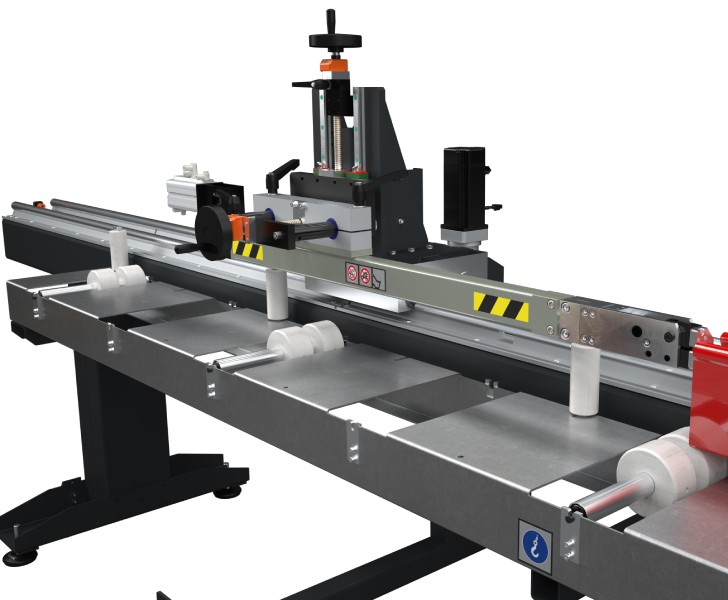

Подающее устройство профилей

Система с ЧПУ, служащая для расположения профилей, является очень быстрой и точной. Она оснащена захватом, блокирующим профиль, и предусматривает ручную регулировку положения. Передача движения осуществляется по зубчатой рейке посредством редуктора с сокращенным люфтом для поддержания стандартов по точности, которые обеспечиваются ЧПУ. Подающее устройство перемещается по закрепленным бетоном и закаленным рейкам посредством шариковых втулок.

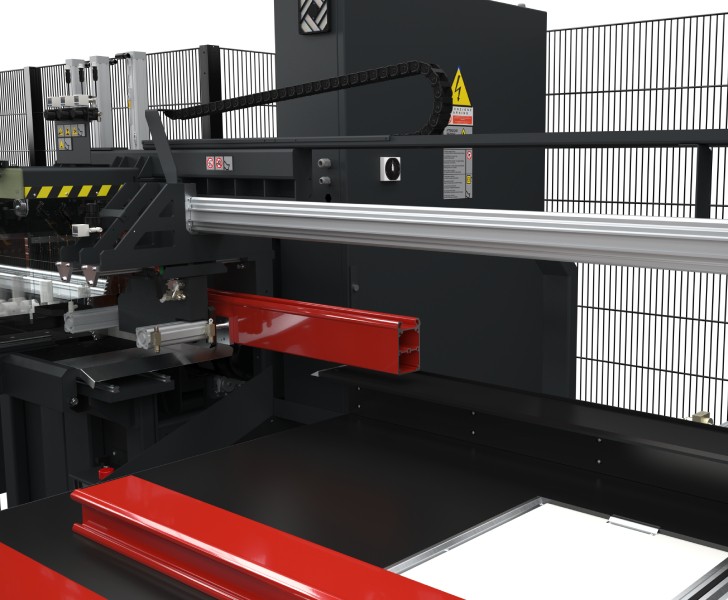

Выталкиватель

Экстрактор с ЧПУ блокирует деталь на этапе обработки, а по ее окончании перемещает деталь из участка резки в разгрузочный магазин с соблюдением синхронности для облегчения выполнения последующих этапов обработки. Движение передается через зубчатый ремень. Надежный зажим детали обеспечивается пневматическими цилиндрами.

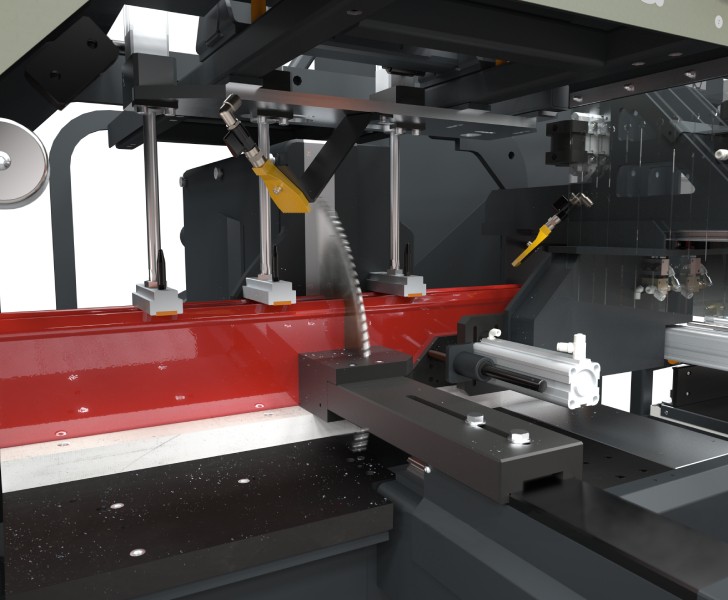

Модуль резки

Режущий узел состоит из одноголовочного фронтального торцовочного станка с гидравлическим приводом, оборудованного режущим диском диаметром 550 мм с широким сектором резки: от 45° до 135° или от 22°30’ до 157°30’ (в зависимости от модели). Задание углов резки выполняется полностью автоматически и управляется ЧПУ.

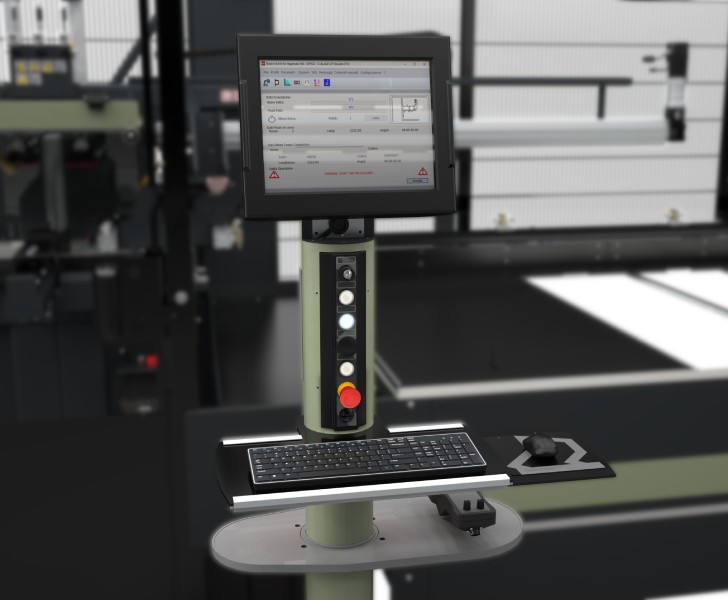

Система управления

Интерфейс оператора с 15-дюймовым сенсорным дисплеем оснащен сетевым подключением, USB-портами и считывающим устройством гибких дисков для простого обмена информацией с внешними устройствами. Кроме того, он оборудован встроенной кнопочной панелью, мышью и клавиатурой и подготовлен для установки принтера для печати этикеток и подключения дистанционной кнопочной панели. Управление осуществляется операционной системой Windows, на которой установлено программное обеспечение Job и Blade: Программа Job предназначена для редактора заказов и для оптимизации последовательностей резки, а программа Blade, работающая параллельно с Job, контролирует работу машины и управляет процессом обработки.

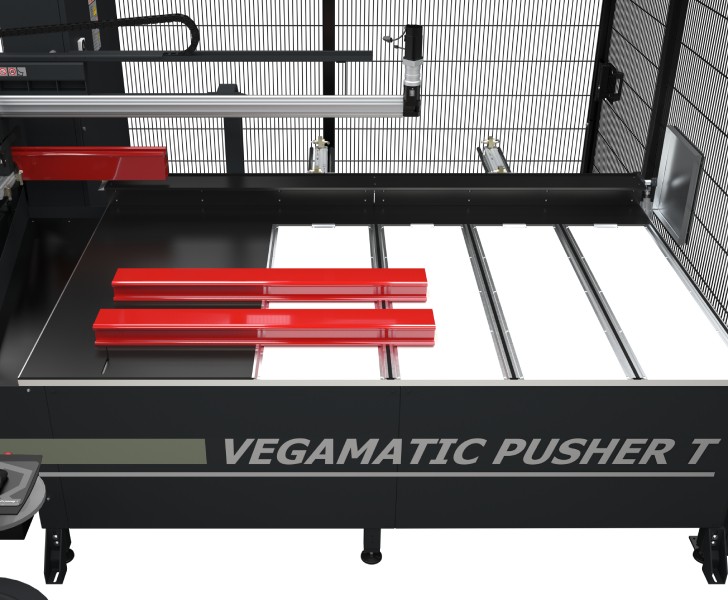

Разгрузочный магазин

Разгрузочный магазин деталей оснащен автоматической системой переворачивания и перемещения, позволяющей выполнять обработку в непрерывном режиме, что сокращает время выполнения цикла. Кроме того, магазин позволяет накапливать готовые изделия, тогда как датчик, сигнализирующий о заполнении магазина, обеспечивает защиту функционирования системы.

Vegamatic Pusher T Принтер этикеток Emmegi

Принтер этикеток (По желанию)

Промышленный принтер этикеток позволяет идентифицировать каждый отрезанный профиль с помощью идентификационных характеристик из списка резки. Кроме того, печать штрих-кодов позволяет легко идентифицировать сам профиль, что особенно практично для последующих этапов обработки на обрабатывающих центрах или вспомогательных сборочных линиях.
