Comet S6 I

home / Категории товаров / обрабатывающие центры

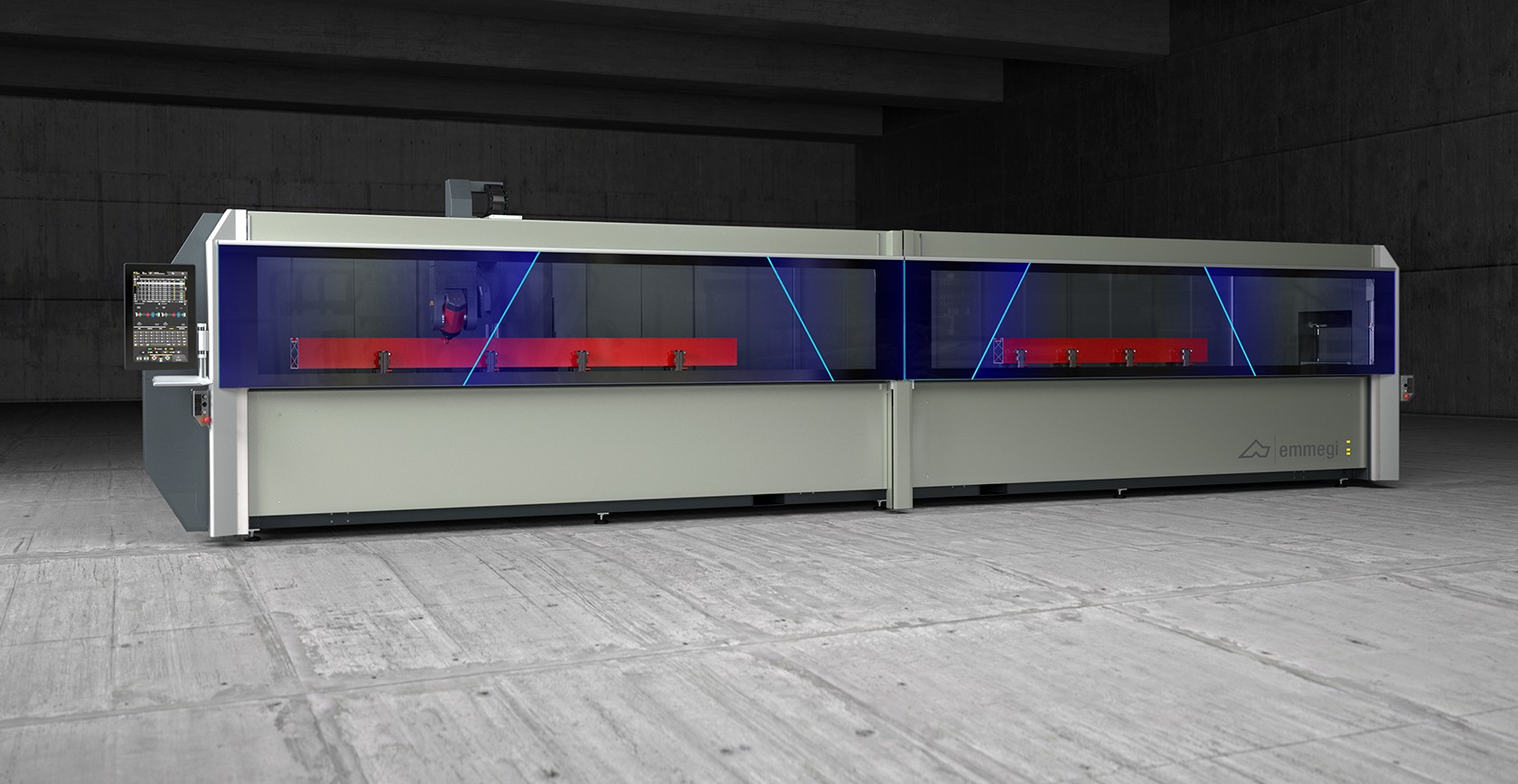

Обрабатывающий центр с ЧПУ с 5 управляемыми осями, предназначенный для обработки профилей или заготовок из алюминия, ПВХ, легких сплавов в целом и стали. Он имеет два режима работы: либо одна рабочая зона для профилей длиной до 7 м, либо две независимые рабочие зоны в маятниковом режиме. Станок имеет моторизованные независимые зажимы, которые позволяют позиционировать зажимы без останова производства во время работы в динамическом маятниковом режиме. Четвертая ось ЧПУ обеспечивает вращение электрошпинделя в диапазоне от -120° до +120° по горизонтальной оси с позиционированием при любом значении промежуточного угла. Таким образом, станок может выполнять обработку верхней и всех боковых сторон профиля под любым углом в пределах указанного диапазона. На каретке оси X имеется 12-местный магазин инструментов, в котором также может размещаться дисковая фреза. Он также оснащен подвижным рабочим столом, который облегчает загрузку/выгрузку заготовки и значительно увеличивает обрабатываемый участок.

Estimate Request

Technical data

РАБОЧИЙ ДИАПАЗОН ОСЕЙ

ОСЬ Х (продольная) (мм)

7.340

ОСЬ Z (вертикальная) (мм)

450

ОСЬ Y (поперечная) (мм)

1.000

ОСЬ A (вращение относительно горизонтальной оси электрошпинделя)

-120° ÷ +120°

ЭЛЕКТРОШПИНДЕЛЬ

Максимальная мощность в режиме S1 (кВт)

8,5

Максимальная мощность в режиме S6 (60%) (кВт)

Максимальная скорость (обороты/мин)

24.000

Инструментальный конус

HSK - 63F

Автоматическая сцепка держателя инструмента

Охлаждение с теплообменником

Электрошпиндель, управляемый по 4 осям с возможностью одновременной интерполяции

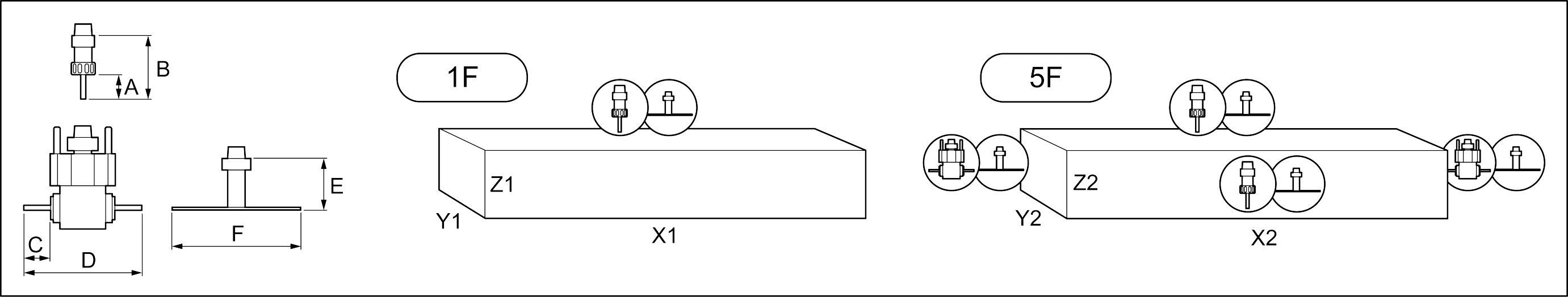

РАБОЧИЙ ДИАПАЗОН

1F = Обработка 1 грани 5F = Обработка 5 граней

			A	B	C	D	X1	Y1	Z1	X2	Y2	Z2
COMET S6 I	одиночная заготовка		60	130	95	250	6.880	300	210	6.880	250	215
	асимметричный маятниковый режим	слева	60	130	95	250	3.250	300	210	3.120	250	215
	асимметричный маятниковый режим	справа	60	130	95	250	2.785	300	210	2.650	250	215
	симметричный маятниковый режим	слева	60	130	95	250	2.970	300	210	2.840	250	215
	симметричный маятниковый режим	справа	60	130	95	250	3.065	300	210	2.930	250	215

Размеры в мм

ПРОИЗВОДИТЕЛЬНОСТЬ НАРЕЗАНИЯ РЕЗЬБЫ ( метчиком по алюминию на сквозном отверстии)

Уравнителем

Жесткое нарезание (дополнительно)

M10

ЗАЖИМ ЗАГОТОВКИ

Стандартное количество пневматических зажимов

Максимальное количество пневматических зажимов

Моторизованные независимые зажимы

Максимальное количество зажимов в каждой зоне

АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТОВ, ВСТРОЕННЫЙ В КАРЕТКУ

Максимальное количество инструментов в магазине

Максимальный размер дисковой фрезы, загружаемой в магазин (мм)

Ø = 250

ФУНКЦИИ

Режим обработки нескольких заготовок

Динамический маятниковый режим работы

Многоступенчатая базовая обработка – до 5 шагов

Автоматическое многоступенчатое управление обработкой

Вращение заготовки для обработки с 4-х сторон

Обработка нескольких заготовок по оси Y

Обработка крупнокалиберных профилей, длиной до удвоенной максимальной номинальной длины по оси X

Включено

Доступно

Электроголовка с 4 осями -S-

Электрошпиндель мощностью 8,5 кВт (режим S1) с высоким крутящим моментом предназначен для выполнения особо сложных промышленных обработок. В качестве опции предлагается электрошпиндель мощностью 10,5 кВт с энкодером для нарезания резьбы на твердых материалах. Вращение электрошпинделя вдоль оси B позволяет обрабатывать профиль с 3 сторон, не перемещая его. Обычно используется для обработки алюминиевых профилей, но позволяет обрабатывать также стальные профили благодаря системе смазки с двойным резервуаром: позволяет работать как в режиме минимальной подачи масла, так и в режиме распыления масляной эмульсии.

Интерфейс оператора

Возможность поворота монитора по вертикальной оси позволяет оператору следить за экраном из любого места. Интерфейс оператора оснащен сенсорным экраном с диагональю 24" в формате 16:9 и оборудован USB-портами для соединения с ПК и ЧПУ. Кроме того, он оснащен клавиатурой и мышью. Есть возможность подключения устройства считывания штрих-кодов и дистанционного пульта.

Динамический маятниковый режим

Новаторский способ работы позволяет до минимума сократить время простоя станка во время загрузки и выгрузки обрабатываемых деталей. Система позволяет в двух отдельных и независимых рабочих зонах одновременно с одной стороны выполнять загрузку/выгрузку экструдированных профилей, а с другой — обработку деталей, имеющих различную длину и/или код. Благодаря такому решению, станок очень гибкий и особо пригоден для использования в мастерских по изготовлению переплетов и выполнению небольших заказов, требующих обработки мелких партий отличающихся деталей.

Моторизованные зажимы

Моторизованные зажимы, каждый из которых оснащен отдельным двигателем, могут независимо размещаться в пределах рабочей зоны. ЧПУ одновременно управляет движением зажимов и головки электрошпинделя в двух отдельных рабочих областях в маятниковом режиме. Это позволяет существенно увеличить производительность. Использование абсолютных опорных осей позволяет сократить время инициализации машины при каждом повторном запуске.

Магазин инструментов

Инструментальный магазин встроен в ось X и располагается в нижней части за шпинделем, что позволяет существенно снизить время смены инструмента. Эта особенность особенно полезна при обработке передней и задней части профиля, поскольку устраняет необходимость перемещения к инструментальному магазину, который перемещается вместе с электрошпинделем при смене положения. Магазин может вмещать до 12 державок с соответствующими инструментами, настраиваемыми по усмотрению оператора. Каждое гнездо державки оснащено датчиком, который контролирует правильное расположение инструментального конуса.

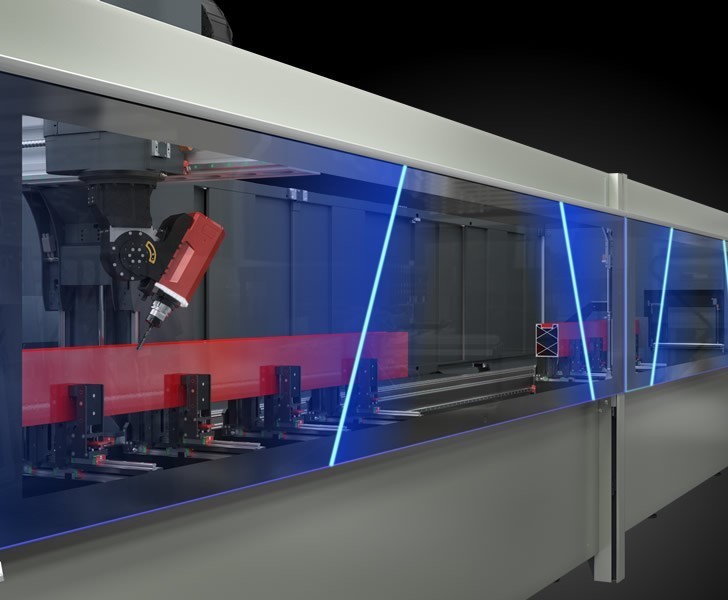

Защита стекла

Безопасность, совершенство, прочность, долговечность. Это преимущества выбора стекла для ограждений новых центров Comet. Кроме того, стекло легко очистить и оно в меньшей степени подвержено царапинам и износу. Разрезы станка являются функциональными и указывают на состояние станка, используя интерфейс с цветными индикаторами. Весь козырек можно переместить вниз, что облегчает загрузку деталей, кроме того, торцы оснащены защитными алюминиевыми накладками, которые при необходимости можно использовать в качестве опорной поверхности.

Выдвижной туннель (По желанию)

Туннель, сливающийся с линиями и дизайном станка, изготовленный из перфорированного металлического листа, который придает прозрачность и легкость, открывается и закрывается по мере необходимости. Уменьшение длины, когда она не требуется, позволяет сэкономить место в мастерской. Зона выхода конвейера стружки и его двигатель встроены в нижнюю часть, следуя принципам эстетического и функционального дизайна.

обрабатывающие центры Comet S6 I Выдвижной туннель Emmegi

обрабатывающие центры Comet S6 I Принтер этикеток Emmegi

Принтер этикеток (По желанию)

Промышленный принтер этикеток позволяет идентифицировать каждый отрезанный профиль с помощью идентификационных характеристик из списка резки. Кроме того, печать штрих-кодов позволяет легко идентифицировать сам профиль, что особенно практично для последующих этапов обработки на обрабатывающих центрах или вспомогательных сборочных линиях.
