Phantomatic M4 F

home / Категории товаров / обрабатывающие центры

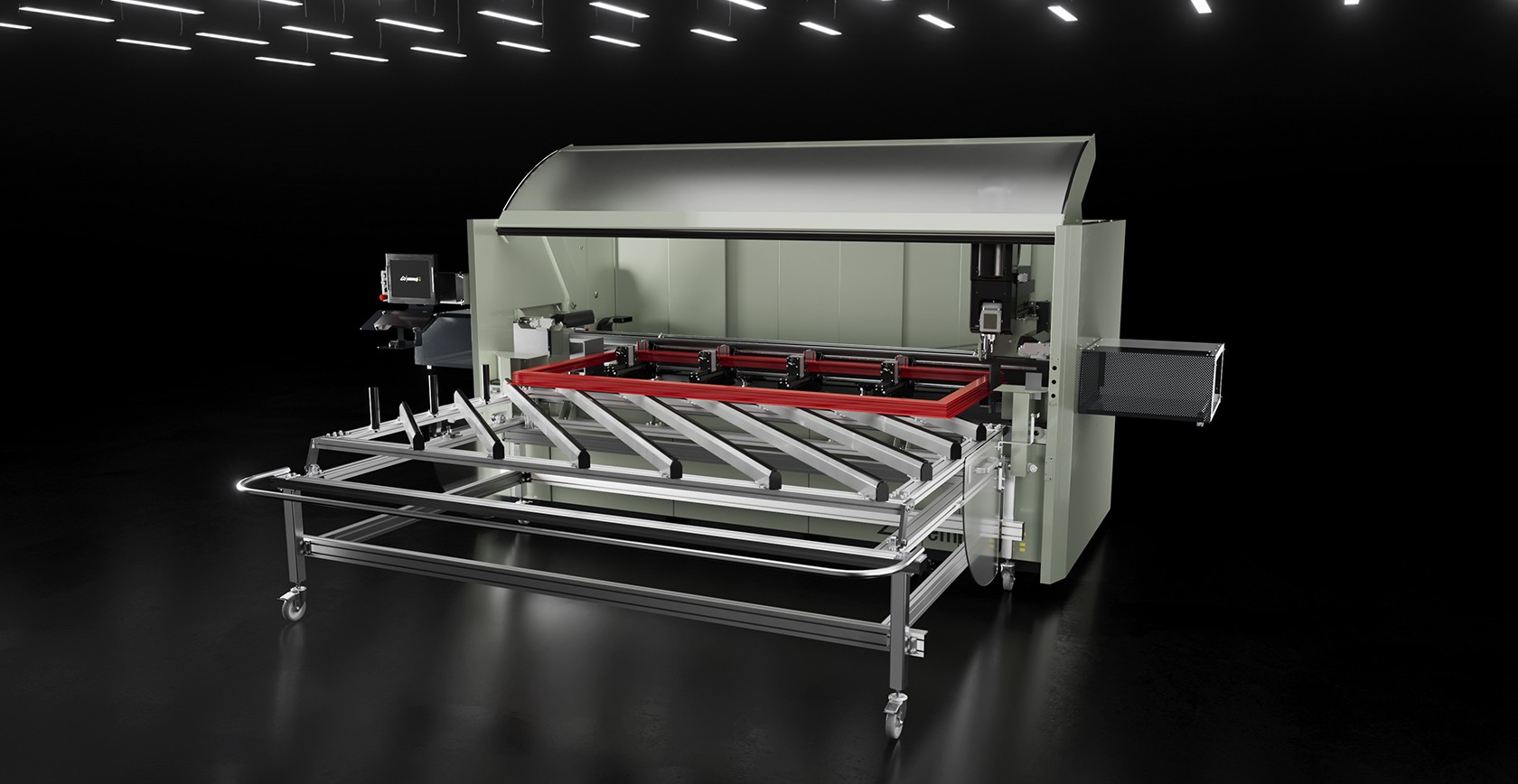

4-осевой автоматический обрабатывающий центр с ЧПУ и автоматическим вращением инструмента, что позволяет обрабатывать заготовку с 3 сторон. Предназначен для обработки профилей и заготовок из алюминия, ПВХ, различных легких сплавов и стали толщиной до 2 мм. Съемный фронтальный загрузочный стан, установленный на колесах для облегчения перемещения, позволяет загружать в станок уже собранные рамы и осуществлять обработку с 4 сторон. Оснащен магазином инструментов на 9 мест и автоматическим магазином инструментов на 4 места, расположенный с левой стороны кабины. Опционально с правой стороны кабины можно установить второй автоматический магазин инструментов на 4 места. Позиционирование профиля или рамы осуществляется с помощью пневматического упора, расположенного слева, блокировка — с помощью 4 прочных зажимов, которые автоматически позиционируются по оси X. Опциональная установка второго пневматического упора с правой стороны позволяет обрабатывать профилей в два раза большей длины по сравнению с рабочим диапазоном. Все оси ЧПУ являются абсолютными и не требуют обнуления при повторном запуске станка. Кроме того, центр оснащен подвижным рабочим столом, который облегчает операции по загрузке/выгрузке изделий и значительно увеличивает обрабатываемый участок.

Estimate Request

Technical data

РАБОЧИЙ ДИАПАЗОН ОСЕЙ

ОСЬ Х (продольная) (мм)

3.000

ОСЬ Y (поперечная) (мм)

274

ОСЬ Z (вертикальная) (мм)

390

ОСЬ А (вращение электрошпинделя)

-90° ÷ +90°

СКОРОСТЬ ПОЗИЦИОНИРОВАНИЯ

ОСЬ X (продольная) (м/мин)

ОСЬ Y (поперечная) (м/мин)

ОСЬ Z (вертикальная) (м/мин)

ОСЬ А (вращение электрошпинделя) (°/мин)

6.600

ЭЛЕКТРОШПИНДЕЛЬ

Максимальная мощность в режиме S1 (кВт)

4,0

Максимальная скорость (обороты/мин)

20.000

Инструментальный конус

HSK-50F

Автоматическая сцепка держателя инструмента

Жидкостное охлаждение

Автоматическое вращение инструмента

-90° ÷ +90°

МАГАЗИН ИНСТРУМЕНТОВ

Максимальное количество инструментов в ручном магазине

4-местный автоматический магазин инструментов (слева)

Вспомогательный 4-местный автоматический магазин инструментов (справа)

Максимальный размер инструментов, загружаемых в магазин (мм)

Ø=80 ; L=150

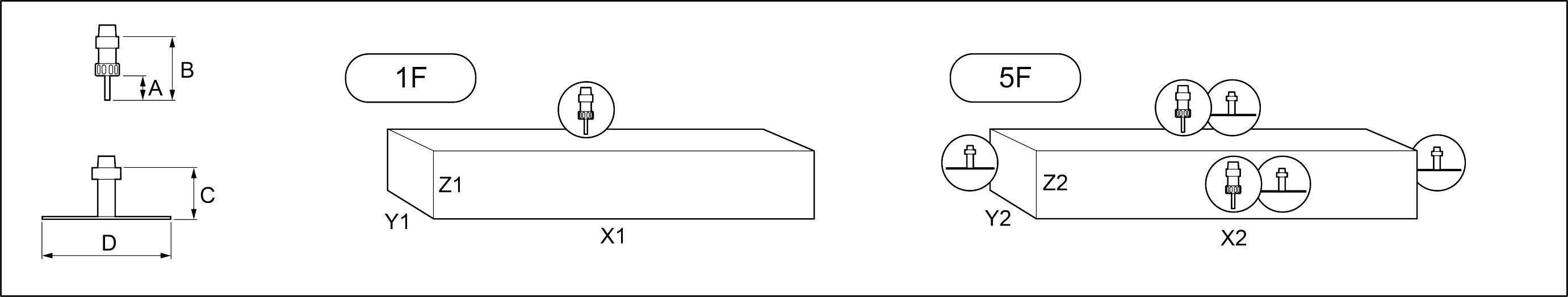

РАБОЧИЙ ДИАПАЗОН

1F = Обработка 1 грани 3F = Обработка 3 граней

		A	B	X1	Y1	Z1	X2	Y2	Z2
PHANTOMATIC M4 F		45	102	2.815	230	210	2.815	170	210
	Обработки в пределах рабочего диапазона при наличии автоматического магазина слева	45	102	2.815	230	210	2.815	170	210
	Обработки в пределах рабочего диапазона при наличии автоматического магазина слева и справа	45	102	2.630	230	210	2.630	170	210
	Внеразмерные обработки при наличии автоматического магазина слева	45	102	5.630	230	165(*)	5.630	170	165(*)
	Внеразмерные обработки при наличии автоматического магазина слева и справа	45	102	5.260	230	165(*)	5.260	170	165(*)

Размеры в мм
(*) при наличии инструментов макс. допустимой длины (B = 150 мм), загруженных в автоматический магазин, значение в режиме Z сокращается до 130 mm

ПРОИЗВОДИТЕЛЬНОСТЬ НАРЕЗАНИЯ РЕЗЬБЫ ( метчиком по алюминию на сквозном отверстии)

Уравнителем

Винтовой интерполяцией

ПОЗИЦИОНИРОВАНИЕ ПРОФИЛЯ

Левый упор детали при пневматическом перемещении

Правый контрольный упор заготовки с пневматическим перемещением для крупнокалиберных обработок

ЗАГРУЗОЧНЫЙ СТАН

Общий размер C: станок + загрузочный стан (мм)

3.870

Пневматический подъем

Съемный стан

Вращающиеся колеса

Максимальный внешний размер А загружаемой рамы (мм)

2.700

Максимальная толщина профиля (мм)

100

Минимальный внутренний размер B загружаемой рамы (мм)

400

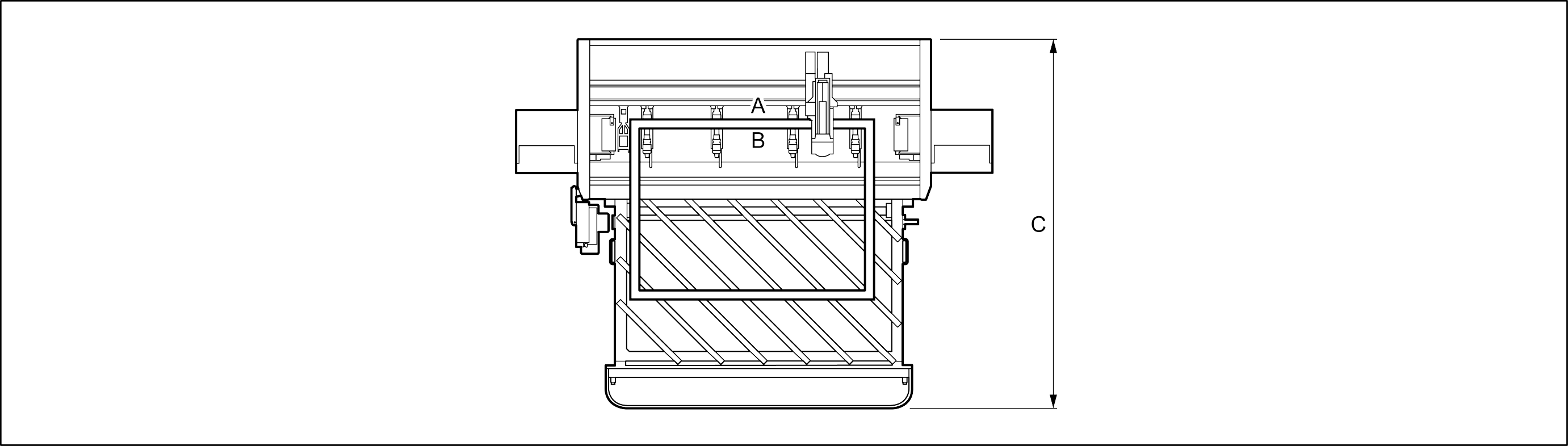

СХЕМА РАСПОЛОЖЕНИЯ

ЗАЖИМ ЗАГОТОВКИ

Количество пневматических зажимов

Автоматическое позиционирование зажимов по оси Х

ЗАЩИТНЫЕ УСТРОЙСТВА И ОГРАЖДЕНИЯ

Интегральная защитная кабина станка

Боковые туннели

Включено

Доступно

Интерфейс оператора

Новая конструкция пульта управления с подвесным интерфейсом позволяет оператору следить за экраном из любого места благодаря возможности вращения монитора по вертикальной оси. Интерфейс оператора оснащен сенсорным экраном с диагональю 15", оснащенным USB-портами для дистанционного соединения с ПК и ЧПУ. Кроме того, он оснащен кнопочной панелью, мышью и клавиатурой, помимо оснащения для подключения устройства считывания штрих-кодов и дистанционного пульта. На передней панели имеется USB-порт для обмена данными.

Электрошпиндель - М -

Электрошпиндель на 4 кВт в режиме S1 может достигать скорости вращения 20 000 об/мин. Перемещение электрошпинделя вдоль оси A позволяет выполнить вращение от -90° до +90° и обработку профиля с 3 сторон без необходимости его перемещения. Его можно использовать для профилей из алюминия, ПВХ и легких сплавов. Кроме того, он может обрабатывать прессованную сталь толщиной до 2 мм.

Зажимы

В зависимости от длины заготовки и выполняемой работы, программное обеспечение станка с высокой точностью определяет расположение каждого зажима. Автоматический позиционер обеспечивает захват и смещение зажимов с помощью каретки. Эта операция выполняется с максимальной скоростью и точностью, что исключает задержки и опасность столкновений. Также это позволяет обслуживать станок менее опытным операторам. Подвижный рабочий стол облегчает операции по загрузке/выгрузке изделий и значительно увеличивает обрабатываемый участок.

Ручной магазин инструментов

Стандартный выдвижной магазин инструментов вмещает 9 конусных державок, которые можно вручную снимать и устанавливать на шпиндель. Нумерация позиций позволяет идентифицировать инструмент, требуемый ЧМИ для каждого вида обработки. Магазин располагается на станке в практичном положении, удобном для использования оператором во время работы.

Автоматический левый магазин инструментов

Станок оснащен дополнительным автоматическим магазином инструментов, расположенным с левой стороны кабины. Он может вмещать 4 державки с соответствующими инструментами, настраиваемыми по усмотрению оператора. Смена инструментов управляется ЧПУ на основе запрограммированных операций обработки.

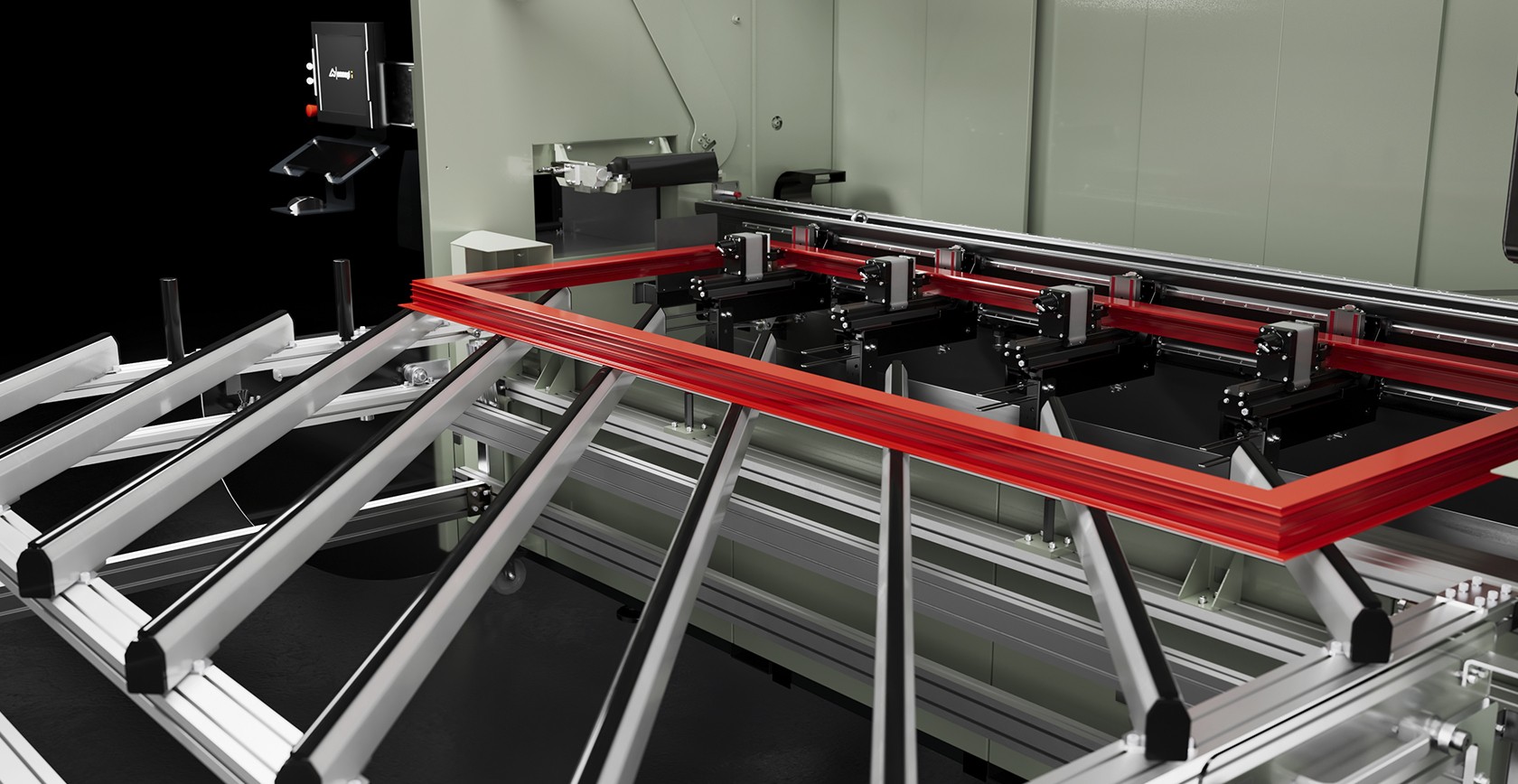

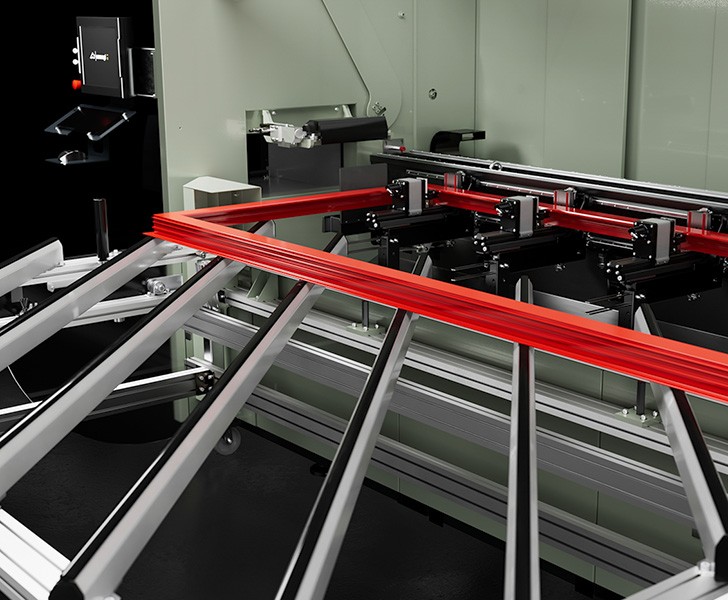

Загрузочный стан

Особенностью данной модели является возможность установки загрузочного стана в передней части станка. Благодаря этому устройству можно загружать уже собранные рамы для выполнения работ с 4 сторон, гарантируя идеальное выравнивание и поддержку. Пневматическая система позволяет поднимать раму при ее подаче в станок, чтобы расположить обрабатываемый профиль на зажимном столе. Фронтальный загрузочный стан представляет собой съемное устройство, которое позволяет использовать обрабатывающий центр также традиционным способом, для обработки отдельных профилей и заготовок. Это решение позволяет адаптировать станок к производственному потоку, гибко включая ее в разные этапы последовательности обработки.
