Centro di lavoro a 4 assi CNC a portale mobile, realizzato per eseguire lavorazioni di fresatura, foratura, filettatura e taglio su barre di grandi dimensioni in alluminio, PVC e leghe leggere; lavorazioni su acciaio fino allo spessore di 2 mm, escluso il taglio. La parte mobile della macchina è costituita da un portale dotato di motorizzazione a cremagliera di precisione. L’elettromandrino di potenza elevata permette di eseguire lavorazioni, anche gravose, con ottimi risultati di rapidità e precisione. La cabina di protezione locale è stata progettata per coniugare la massima funzionalità, accessibilità, insonorizzazione e luminosità con le esigenze di sicurezza ed ergonomia. L’operatore dispone di grandi superfici vetrate per controllare le esecuzioni delle lavorazioni e di un accesso facilitato durante le fasi di pulizia e manutenzione. L’interno della cabina prevede la completa segregazione del magazzino portautensili e degli altri accessori a corredo sul carro rispetto all’area di lavoro, garantendo la massima raccolta del truciolo verso il nastro trasportatore e, come opzionale, l’aspirazione dedicata dei fumi di lavorazione. Il magazzino utensili a 12 posti, integrato al portale mobile, può ospitare una lama del diametro massimo di 300 mm. La macchina in versione dinamica dispone di 1 asse supplementare per il posizionamento delle morse che ne consente il posizionamento in tempo mascherato durante il funzionamento in modalità pendolare. Le battute di riferimento disimpegnano l’area nel caso di lavorazioni sulle testate del profilo. Tutti gli assi CNC sono assoluti e non richiedono l’azzeramento al riavvio della macchina.
DIAMANT E 7.800 mm
DIAMANT E 10.500 mm
Dimensioni in mm
Attenzione: L’utilizzo di unità angolare con lama Ø 300 mm, così come l’utilizzo di ogni utensile che eccede la dimensione di 190 mm, comporta il rischio di collisioni durante i movimenti manuali, anche con asse Z posizionato alla quota massima.
Sistema di lavoro che permette di ridurre al minimo i tempi di fermo macchina, durante le fasi di carico e scarico dei pezzi da lavorare. La macchina gestisce in piena sicurezza la divisione dell’area di lavoro in due zone indipendenti e consente di operare in un’area con operazioni di carico, scarico e regolazione mentre nell’altra procede la lavorazione dei profili, anche con programmi differenti tra le due zone di lavoro. I modelli dinamici dispongono inoltre di un sistema di posizionamento delle morse indipendente dal carro dell’asse X. Questa soluzione permette di eseguire in tempo mascherato anche il posizionamento delle morse, azzerando completamente i tempi di attrezzaggio, regolazione, carico e scarico.
Il software della macchina, in funzione della lunghezza del pezzo e delle lavorazioni da eseguire, è in grado di determinare la quota di posizionamento di ogni gruppo morsa. Il posizionatore automatico delle morse presente sul portale esegue il posizionamento di ogni gruppo morsa con la massima precisione, evitando operazioni manuali e rischi di collisione durante le lavorazioni. Questo sistema opera in piena sicurezza e rende la macchina facilmente utilizzabile anche da parte di operatori meno esperti.
Il magazzino portautensili è capiente e veloce ed è installato direttamente sul carro della macchina; la sua posizione a scomparsa, unita ad un alloggiamento esclusivo, garantisce la massima protezione dei coni portautensili sia da trucioli sia da urti accidentali. Il magazzino dispone di 12 posizioni per utensili, tra le quali una adeguata a ospitare una lama di diametro 300 mm, configurabili a discrezione dell’operatore. In ogni posizione del magazzino, un sensore rileva il corretto posizionamento del cono portautensili garantendo l’efficienza e la sicurezza nelle operazioni di cambio utensile.
L’elettromandrino con potenza di 8,5 kW e con attacco utensili HSK63F, permette di eseguire lavorazioni, anche gravose, con ottimi risultati di rapidità e precisione. Il movimento dell’elettromandrino lungo l’asse A consente di effettuare le rotazioni da 0° a 180°, permettendo di lavorare il profilo su 3 facce, senza doverlo riposizionare. Opzionalmente è disponibile un elettromandrino da 11 kW con encoder per la maschiatura rigida.
Il magazzino utensili a bordo carro può ospitare 2 unità angolari. Mediante unità angolare con 2 uscite a 90° è possibile eseguire le lavorazioni anche sulle testate della barra. L’unità angolare con lama da 300 mm permette di eseguire taglio separazione del pezzo, dotando questo centro a 5 assi di potenzialità tipiche di una macchina di categoria superiore a 5 assi. La funzionalità di taglio e separazione non è consentita durante la lavorazione di due profili in parallelo.
Gruppo morsa ben dimensionato in grado di garantire il corretto bloccaggio di profili, anche di grandi dimensioni, di alluminio, acciaio, pvc e leghe leggere. È possibile montare controsagome specifiche per l’adattamento a profili di forme speciali rendendo la macchina estremamente versatile. Il gruppo morsa è disponibile opzionalmente in versione con doppio pressore, per lavorare due profili in parallelo.

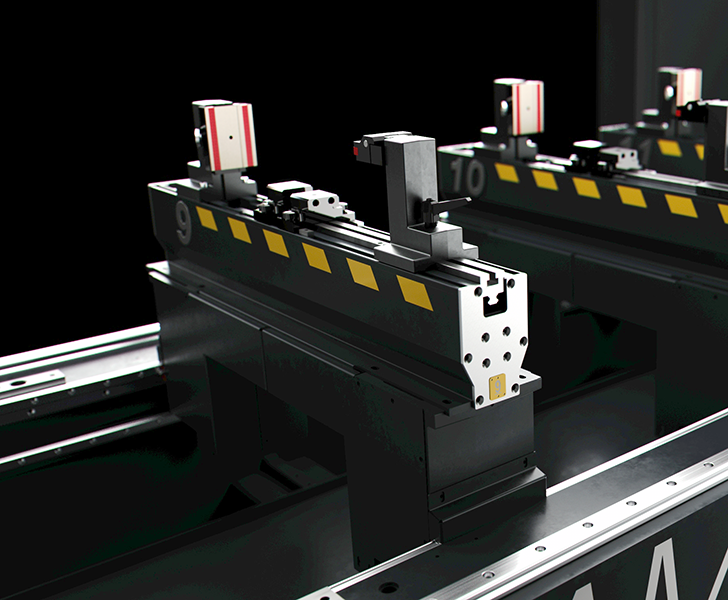

Se necessario è possibile installare morse aggiuntive rispetto alla dotazione standard della macchina. In questo modo è possibile garantire il perfetto bloccaggio di barre o spezzoni di barra anche in casi complessi per numero, dimensioni o tipologie dei profili da lavorare. Le morse aggiuntive consentono, inoltre, una maggiore versatilità nella posizione delle morse in base alla lunghezza dei pezzi e alle lavorazioni da eseguire.
